Просматривая обзоры осциллографов на тематических ресурсах и на YouTube, я прихожу к выводу, что не многие радиолюбители понимают суть такого параметра осциллографа, как полоса пропускания.
Вот горе обзорщик берёт осциллограф с полосой пропускания 100 мегагерц, подаёт на вход осциллографа меандр с частотой 60 мегагерц, получает на экране осциллографа синусоиду вместо меандра и делает вывод (или выводы за него делают в комментариях), что осциллограф полное… подставьте самое плохое слово из вашего словарного запаса, которым можно охарактеризовать некачественную вещь.
И я понимаю, что эти радиогубители совсем не понимают сути полосы пропускания осциллографа, не слышали о преобразовании Фурье и амплитудно-частотном спектре периодического сигнала.
Сейчас я постараюсь безо всяких заумных формул объяснить, почему при повышении частоты отображение любого периодического сигнала на осциллограмме стремится к подобию синусоиды.
Полоса пропускания.
Взгляните на график (взятый из пособия по осциллографам фирмы «тектроникс»), иллюстрирующий полосу пропускания осциллографа. Этот график отображает зависимость амплитуды гармонического (то есть синусоидального) сигнала от его частоты.
Как научиться пользоваться Осциллографом
На графике видно, что чем больше частота гармонического сигнала, тем ниже его амплитуда. В итоге график обрывается на значении амплитуды -3 дециБела или 70%. Но на самом деле график АЧХ тут не заканчивается. Следующее изображение иллюстрирует полную форму амплитудно-частотной характеристики. То место, где пересекаются 2 графика и есть полоса пропускания.
Но, как видно из графика, при превышении полосы пропускания АЧХ не обрывается резко, но её спад становится круче.
Существуют модели осциллографов, у которых амплитудно-частотная характеристика обрывается резко (максимально плоская полоса пропускания на следующем изображении), но такая полоса пропускания встречается не часто и только в профессиональных осциллографах.
Получается, что чем выше частота гармонического сигнала, тем сильнее затухает его амплитуда по мере прохождения по цепям осциллографа (и по цепям ДО осциллографа). И затухать амплитуда начинает задолго до приближения частоты к полосе пропускания (АЧХ на втором изображении нарисована условно, на первом она изображена намного точнее). Считается, что чтобы получить ошибку амплитуды сигнала не менее 3%, необходима полоса пропускания в 3 раза выше частоты сигнала для гармонического сигнала, и в 5 раз выше для сложного.
Амплитуда затухает, но форма сигнала остается прежней — синусоидальной. А если на вход осциллографа подается НЕ синусоидальный, периодический сигнал (меандр, пила, ШИМ, треугольник)?
Преобразование Фурье.
Преобразование Фурье выпило много крови и испортило много нервов студентам. Но сейчас я не буду вдаваться в дебри высшей математики, расслабьтесь. Итак.
Урок №50. Осциллограф. Первое знакомство.
Любой (почти) периодический сигнал можно разложить на гармонические составляющие, то есть на синусоиды, у которых будет своя частота, амплитуда и фаза. И хотим мы этого или нет, любой периодический сигнал ведет себя именно так, как набор синусоид, каждая из которых обладает своей частотой, амплитудой и фазой.
Приведу самый распространенный пример: меандр частотой 10 килогерц состоит из синусоиды 10 килогерц и её нечётных гармоник (сигналов кратной частоты) 30, 50, 70 килогерц и так далее до бесконечности. Но амплитуда гармоник не постоянна, и для её отображения строят амплитудный спектр сигнала. Таким же образом можно построить и фазовый спектр сигнала.
“Иголочки” на спектре обозначают частоту, а их длина амплитуду и фазу соответственно.
Но фаза нас сейчас не интересует, только амплитуда.
Настало время собрать всю эту информацию воедино.
Допустим, у нас есть синусоидальный сигнал. При повышении частоты вплоть до полосы пропускания полосы и даже выше, осциллограф будет отображать её как синусоиду (насколько позволит частота дискретизации сигнала). Но как только на вход осциллографа подадим сложный периодический сигнал, то в дело вступит Фурье со своим разложением и начинается магия…
Я обладаю осциллографом-приставкой к ПК Instrustar ISDS205A (полоса пропускания 20 мегагерц), программное обеспечение которого имеем массу дополнительных функций, среди которых быстрое преобразование Фурье. Воспользуюсь им, чтобы продемонстрировать амплитудно-частотный спектр меандра различных частот.
Начну совсем с низкой частоты — 10 Гц. Справа отображается форма осциллограммы, слева амплитудно-частотный спектр сигнала. Пики — это гармоники основной частоты (в данном случае 10 герц). Под амплитудно-частотным спектром перечислены семь первых гармоник сигнала, их вычисленные частоты и измеренная амплитуда. Что мы видим?
Фундаментальная частота (равная частоте меандра) имеет самую большую амплитуду. Вторая гармоника имеет практически нулевую амплитуду. Третья гармоника (30 килогерц) имеет амплитуду примерно равную трети амплитуды фундаментальной частоты.
Четвертая снова практически нулевую амплитуду, потому что меандр состоит только из нечетных гармоник, потому смысла рассматривать четные гармоники дальше нет. Пятая гармоника — амплитуда равна одной пятой амплитуды фундаментальной частоты. Седьмая — одна седьмая амплитуды фундаментальной частоты. Параметры остальных гармоник не отображаются, но на изображении видно, что амплитуда последующих гармоник снижается всё сильнее.
Я уже писал, что чтобы получить меандр, необходимо бесконечное количество гармоник. Здесь их много, даже на изображение все не помещаются. И амплитуда их видна, несмотря на то, что она снижается с повышением частоты гармоники.
Сразу перепрыгну на частоту 100 килогерц.
На осциллограмме видны заваленные фронты меандра. Причина же такого отображения меандра видна на амплитудно-частотном спектре. Тут снова иголочки амплитуды, но есть два “но”:
- их намного меньше, чем на предыдущем скриншоте;
- их амплитуда падает значительно быстрее.
А если повысить частоту до 500 килогерц?
Меандр становится похож на нечто синусо-треугольно-образное, на амплитудно-частотном спектре можно разглядеть от силы 10 гармоник
Частота 1 мегагерц.
Меандр не похож на меандр, на амплитудно-частотном спектре можно выделить всё меньше гармоник и амплитуда их падает очень быстро.
Максимум что я смог получить от своего “генератора” — 2 мегагерца.
Меандр больше похож на треугольник, на амплитудно-частотном спектре можно различить четыре гармоники.
Если бы я смог повышать частоту далее до бесконечности, то все гармоники оказались бы заглушены, осталась бы фундаментальная частота, которая отображалась бы на экране осциллографа как синусоида.
Раскладывать электрические сигналы в ряд Фурье и любоваться амплитудно-частотными спектрами довольно занятно. Вот, например, на закуску амплитудно-частотный спектр ШИМ-сигнала.
Но пора подводить итоги.
Чем выше частота сложного периодического сигнала, тем сильнее искажается его форма, отображаемая осциллографом. Это связано в первую очередь с тем, что и без того низкая амплитуда гармоник высокой частоты дополнительно снижается. И снижается она не только из-за амплитудно-частотной характеристики осциллографа. У щупов для осциллографа тоже есть своя амплитудно-частотная характеристика, и максимальная частота, на которую рассчитан щуп (указана на самом щупе).
На фото показаны щупы P2060 (рассчитанный на работу с сигналами с частотой до 6 мегагерц при отключенном делителе на 10 и с частотой до 60 мегагерц при включенном делителе на 10) и P6100 (рассчитанный на работу с сигналами частотой до 100 мегагерц).
Замечу, что для наглядности все измерения выше я проводил щупом Р2060 в режиме 1х, чтобы его влияние на сигнал было максимальным. Да, я схитрил и сделал это намеренно, для наглядности. Но при реальных измерениях так делать конечно же не стоит.
К тому же, не только щуп и осциллограф вносят погрешность в сигнал. Сигнал способен исказить свою форму просто при прохождении по проводнику. Потому что любой проводник, кроме сопротивления, имеет также емкость и индуктивность, которые влияют на переменный ток. Все эти факторы совместно влияют на амплитуды и фазы гармоник и соответственно на форму сигнала.
Какие условия необходимо соблюдать для правильного измерения формы сложного периодического сигнала:
- убедитесь, что полоса пропускания осциллографа превышает частоту хотя бы пятой-седьмой гармоник сигнала (глупо измерять меандр 16 мегагерц осциллографом с полосой 20 мегагерц);
- убедитесь, что максимальная частота щупа выше полосы пропускания осциллографа (на ISDS205A полоса пропускания 20 мегагерц, но в комплекте идут щупы, способные работать с частотой до 60 мегагерц), да и вообще используйте качественные щупы для осциллографа;
- измеряйте форму сигнала как можно ближе к источнику сигнала, потому что прохождение сигнала по любым цепям способно нарушить его форму;
Помните, что хоть осциллограф и вносит погрешность в сигнал, еще большую погрешность могут ввести электронные компоненты и проводники до осциллографа. То есть там, где вы ожидаете увидеть меандр (пилу, ШИМ и прочее), меандр уже может быть искажен. Так было и в моем случае, меандр частотой 1-2 мегагерца уже приходил на осциллограф сильно искаженным, из-за цепей генератора. Но в моем случае это не важно, важно было показать почему именно он искажен.
И помните, осциллограф — в первую очередь прибор для наблюдения, и только во-вторую, прибор для измерения.
Программа закончена и отлажена.
Приступим к электронной части.
Схему приводил выше. Из нее видно что плата имеет 8 аналоговых входов, 14 цифровых входов/выходов. Вот и будем работать с ними.
Аналоговые № 0,1, 2, 3 будем использовать как входы осциллографа. Сделаем для них защиту и дополнительный вход через делитель 1х10, так как подавать на микроконтроллер максимум можно всего 5.2 вольта. С делителем можно будет работать с напряжениями до 50 вольт, что полностью перекрывает наши потребности.

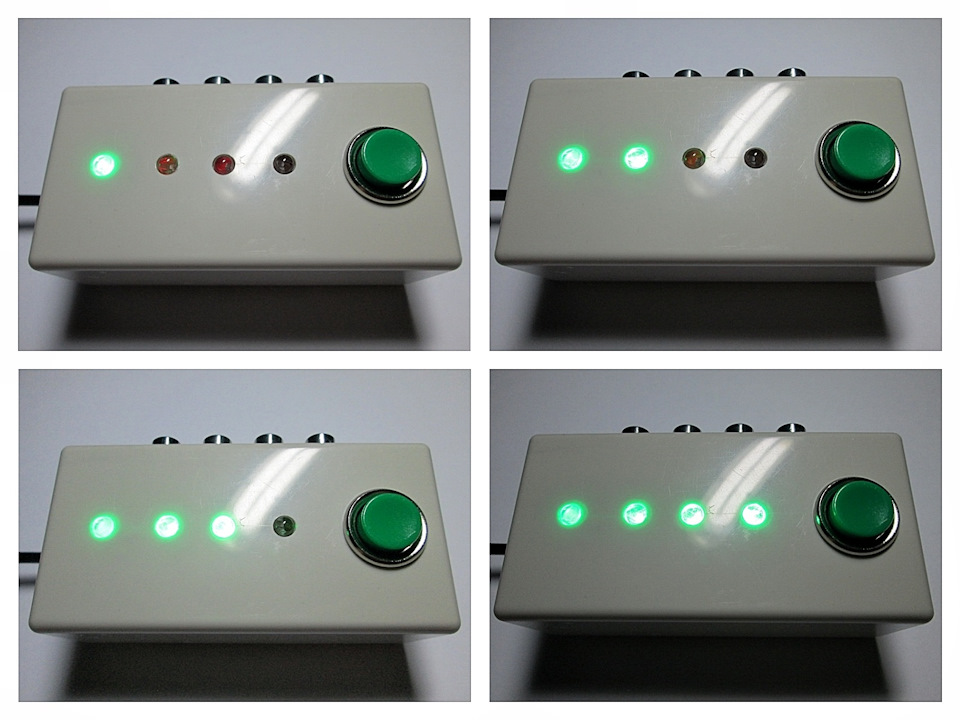

Цифровые № 2,3,4,5 будем использовать для светодиодов, они будут индицировать включенные аналоговые входы.
Цифровой №7 будет подключен к кнопке которая будет переключать режимы моего осциллографа.
Еще будет кнопка Бут режима. Плата по умолчанию в бут режиме, но для работы это не удобно, ибо управление идет через RESET. При обращении к СОМ порту идет инициализация СОМ порта и чип эмулятор посылает резет на микроконтроллер. То есть при запуске программы плата ребутится и сбрасывает настройки которые выставили кнопкой, это не удобно.
Для того что бы этого безобразия не было, я сее отключаю с помощью кнопки. Она подключает вход микроконтроллера «RESET» к электролитическому конденсатору 10Мкф, конденсатор сглаживает посылку на перезагрузку. Эта же цепь используется при заливке прошивки, по сему на момент программирования надо конденсатор отключать. Назвал эту кнопку Бут кнопкой 🙂
Ну вот, как подключать понятно, осталось воплотить в железе.
Начнем с защиты и делителя.
Защиту будет обеспечивать стабилитрон на 5.1в. А делитель будет обычный на резисторах.
Так как сигналы у нас будут низкочастотные, это сильно упрощает жизнь. В расчетах делителя не надо учитывать внутреннее сопротивление приемника, не надо согласовывать вход с делителем, не надо учитывать волновое сопротивление кабеля и разъемов.
Надо просто посмотреть в даташите на микроконтроллер на какое сопротивление выхода оптимизирован его АЦП, и сделать делитель с таким выходным сопротивлением. Так мы добьемся максимальной точности в 0.005 вольта. В даташите написано что он оптимизирован под 10Ком выходного сопротивления нагрузки. Внутреннее сопротивление АЦП 100Мом…
Вот такую схему я посчитал. R1 и R2 собственно сам делитель, R2 еще задает сопротивление выхода делителя, я его взял 10Ком, так как ЦАП оптимизирован именно на такое сопротивление. R3 и VD1 это защита от перенапряжения. На вход АЦП нельзя подавать больше 5.2в. VD1 стабилитрон на 5.1в, можно использовать любой.
R3 токоограничивающий резистор, ограничивает ток стабилитрона когда он открывается. Вот такой простой делитель с защитой.
А вот финальная схема. Плату Ардуино можете любую использовать.
По подробней распишу:
1. Входной сигнал через входные делители с защитой идут на аналоговые входы А0, А1, А2, А3.
2. К цифровым входам/выходам D2, D3, D4, D5 подключены светодиоды через токоограничивающие резисторы. Для моих диодов это 500Ом.
3. К цифровому входу/выходу D7 подключена кнопка, ей режим работы выбирается.
4. Конденсатор С1 10мф, через кнопку с фиксацией или ползунковый переключатель, подключен к входу RSET. Это у меня Бут режим так реализован.
5. Схема не нуждается в настройке и работает сразу. НО! Для проведения точных замеров ОБЯЗАТЕЛЬНО! Нужно откалибровать плату. Для этого на выходе «5V» платы нужно замерить реальное напряжение цифровым тестером и вписать в программу! У меня вписано допустим 4.745 у вас другое будет.
Это опорное напряжение ЦАП, обычно колеблется от 4.650 до 5.080. Колебания зависят от качества платы, падения напряжения на диоде шотки (смотри схему), падения напряжения в усб проводе, напряжения которое выходит из ноута. В общем замерили и втоптали в программу, там во всех местах свое напряжение поставить надо.
Вот так все просто 🙂
Ну раз схему разработали то настала пора воплотить это все в «железе».
Берем какой либо корпус, разъемчики, кнопку, переключатель, резисторы диоды, стабилитроны и начинаем из этого всего создавать автомобильный осциллограф.

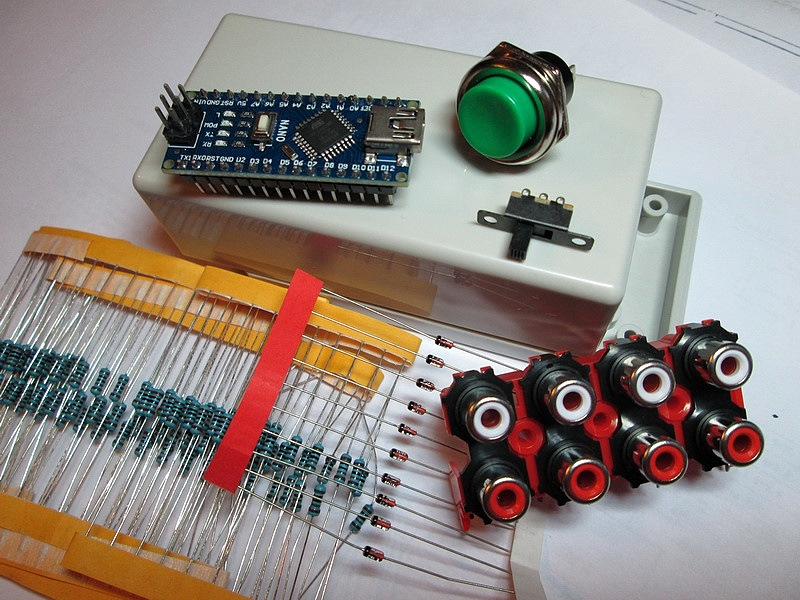

Вот такой набор деталей у меня.

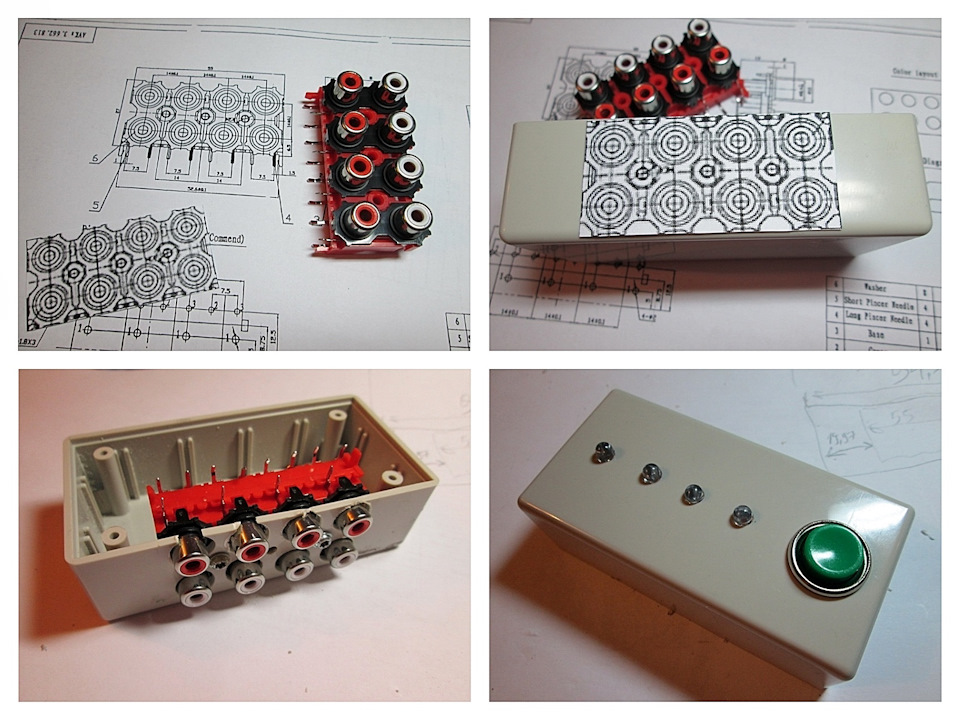

Для начала подготовим корпус. Просверлим все отверстия.

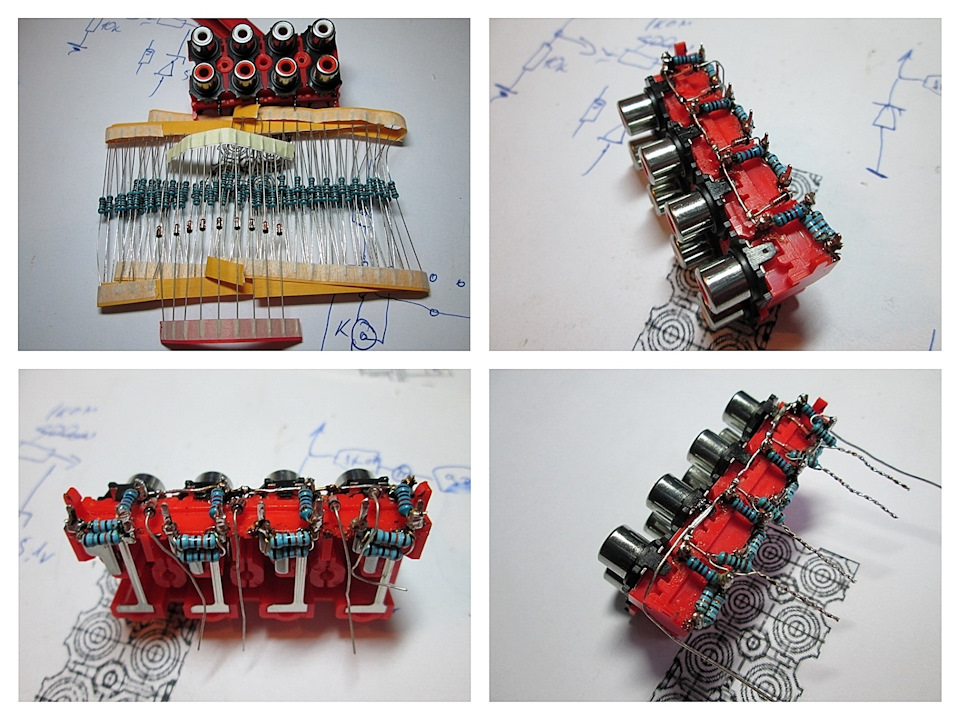

Далее, навесным монтажом, смонтируем делители прямо на блоке разъемов.
Вот так, просто – надежно — удобно.

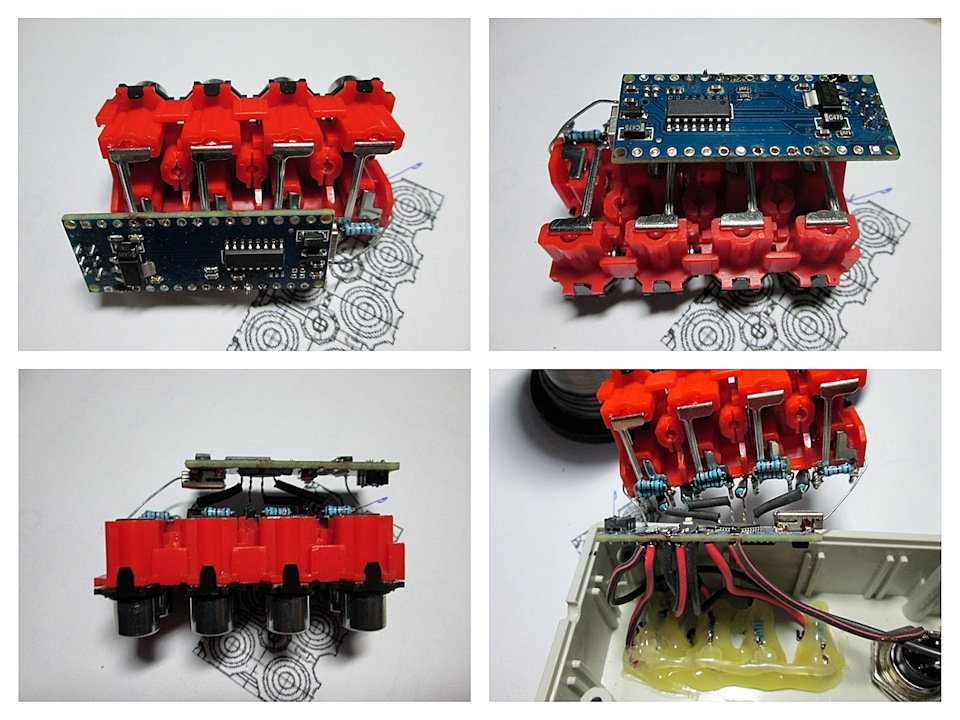

Теперь примерим плату, проведем формовку выводов делителя и на них напаяем плату.
Вот так вот. Выходит очень удобно и компактно.

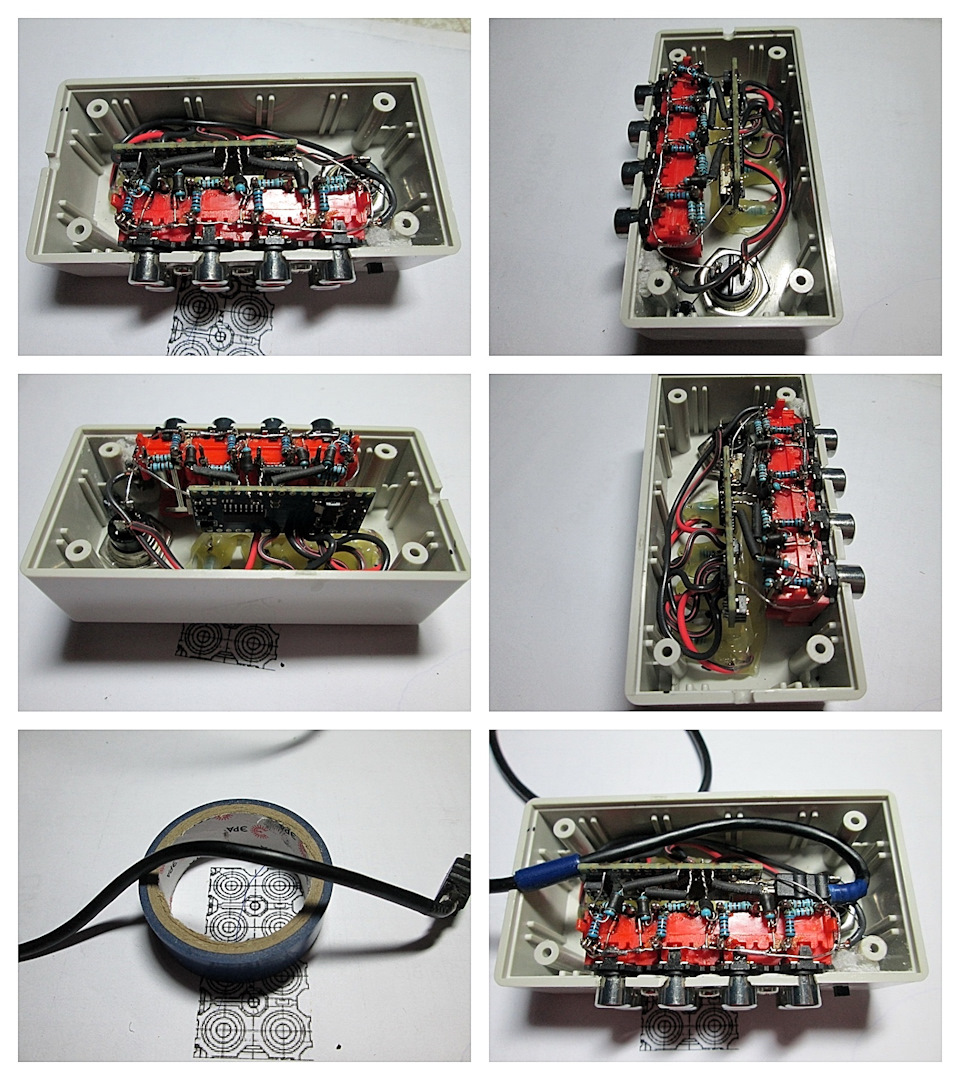

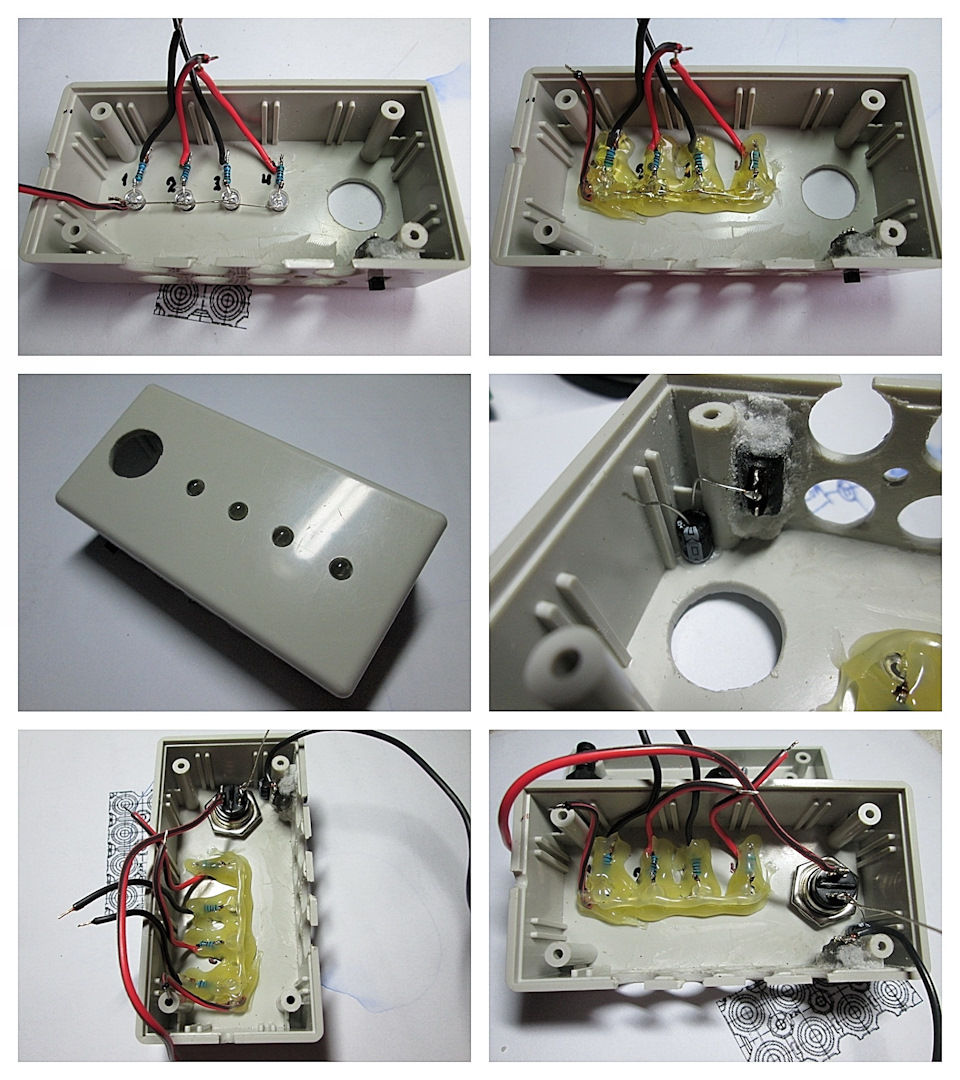

Смонтируем в корпус светодиоды, кнопку, переключатель и конденсатор. Вот так. Длинна проводов достаточная но не избыточная.
Почти все готово, осталось впаять плату в корпус.
Привинтить блок разъемов в корпус. Взять синюю изоленту, без нее ни как! Сделать ограничитель для УСБ провода.
Теперь можно закрыть корпус, залить прошивку и проверить работу. У меня все ОК.
Вот и все, мой автомобильный осциллограф готов.
Им можно смотреть-диагностировать расходомер(МАФ), генератор, катушки, датчики положения колена и распредвалов. Смотреть правильность установки ГРМ, Смотреть форсунки, по пульсации топлива в рампе можно косвенно смотреть работу насоса и регулятора давления топлива… В общем полезный зверек в хозяйстве. Особенно он полезен когда какое либо устройство отказало не полностью, а ушло от параметров и мозг не видит этого.

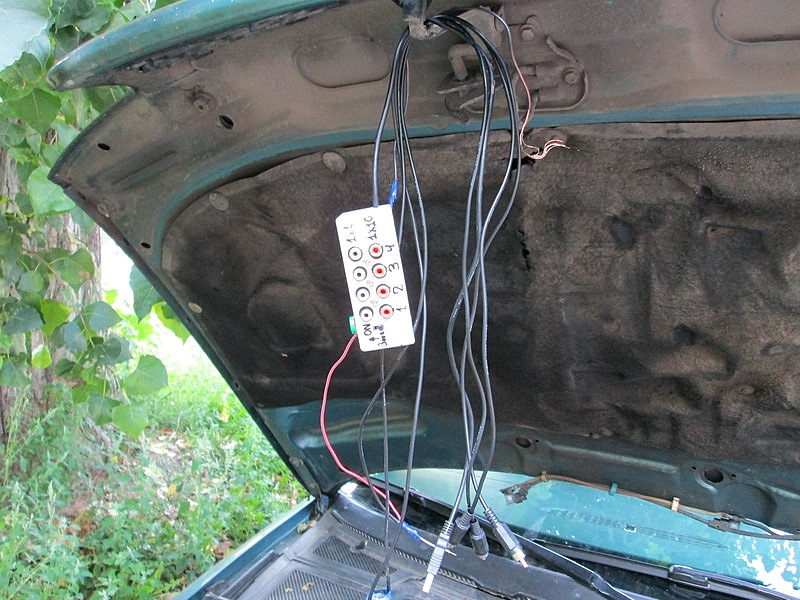

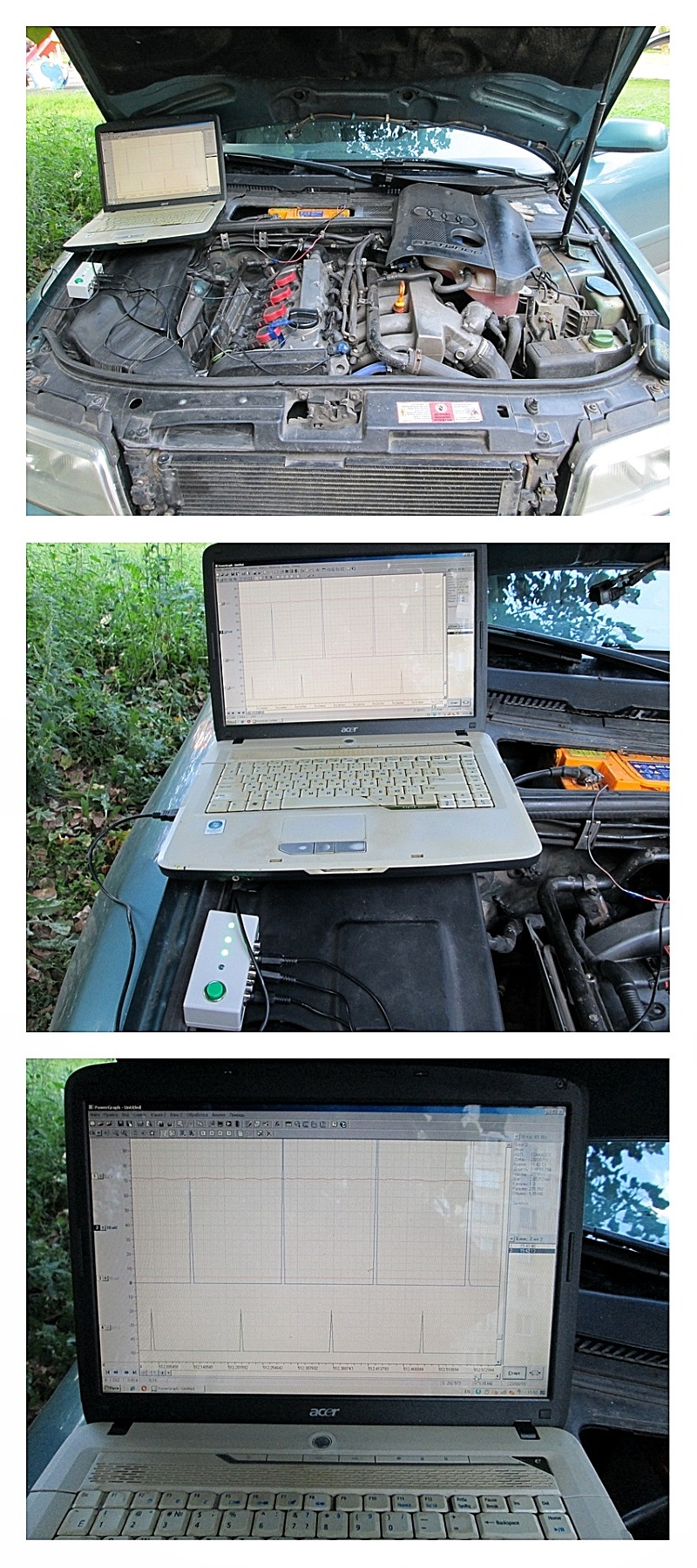

Пора приступать к испытанием на авто.
Все отлично и очень удобно. Как и планировал 🙂
Тему датчиков в этом посте не затрагиваю, ибо очень она объемная. Но все датчики легко самому изготовить и емкостные и индуктивные и контактные… Может отдельно напишу об них…
Вот так просто можно сделать себе качественный автомобильный осциллограф.
На этом все, ни гвоздя вам ни жезла 🙂
П.С. Доработка, пока не проверенная, и не воплощенная в железе от Awsedawsed
Своял в симуляторе EveryCircuit смещение ноля (что бы видеть отрицательные сигналы для желающих). Ко входным резисторам осциллографа схему не подгонял, вичислил только принцип. В данном скриншоте на вход сигнал переменный примерно 0-15в, выход примерно 0-5в (для ардуино). Виртуальный ноль в районе 2,5 в.
Алексей, может добавь скриншот в тему, что бы пользователи не искали, т.к. тема отличная и я думаю есть желающие усовершенствовать. Ардуину действительно можно разогнать (благодаря гениям)), ядро Разработано by Александр AlexGyver и Egor ‘Nich1con’ Zaharov
Так же постоянное напряжение смещено. Виртуальный ноль так же около 2,5в. Напряжение на входе сигнала крутил от руки.
Осцилограммы сравнение входа- выхода.
