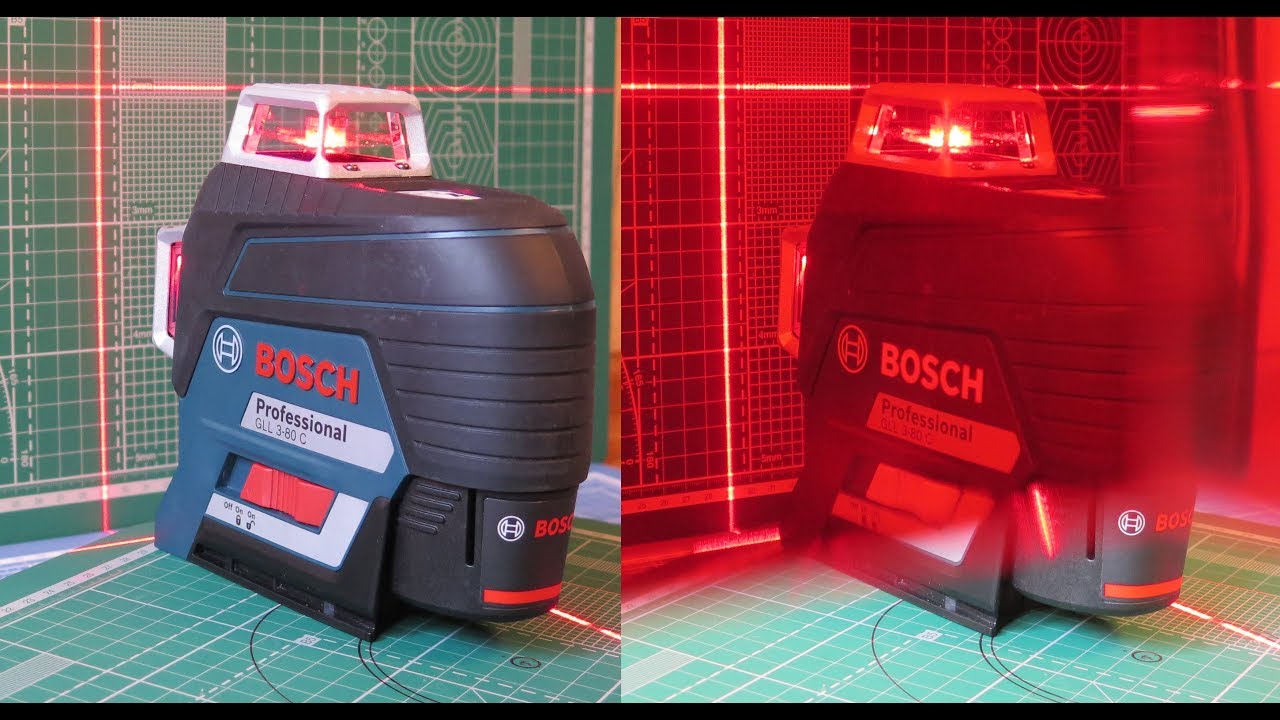

(3115) Основы работы с нивелиром youtube Работы Основа bosch красные очки (1608m0005b) для Как работать оптическим нивелиром: основы и настройка своими 1 Подготовительный курс С памятью Работа инструкция: пользоваться Установка отливов Монтаж сайдинга Подробное ликбез новичков ЕГАИС СИСТЕМА УЧЁТА один mac: установка удаление программ Учимся фигурка Строитель (feelin 1:43)

КАК РАБОТАТЬ НИВЕЛИРОМ. СНИМАЕМ ОТСЧЕТ ПО РЕЙКЕ. ВСЕ МНЕ ЯСНО СТАЛО ТЕПЕРЬ!

Основы работы с нивелиром

Page loaded in 0.918 secondss.

Do you like cookies? ♥ We use cookies to ensure you get the best experience on our website. Learn more I agree

Источник: www.vrogue.co

Юстировка нивелира и проверка функциональности компенсатора

Процесс юстировки нивелира проводится после поверки инструмента и выявления его возможных отклонений. Эта процедура требуется для того, чтобы исправить неточности в работе аппарата. В качестве главной цели юстировки нивелира выступает приведение инструмента в работоспособное состояние, после проведения такого рода работ он должен полностью соответствовать техническим и эксплуатационным характеристикам, заявленным компанией-производителем.

Устройство нивелира.

Поверка нивелира предполагает необходимость определения положения сетки нитей и пузырька на круглом уровне. При несоблюдении этого правила, которое регламентирует нахождение пузырька на о, следует произвести юстировку нивелира. Использовать при этом нужно исправительные винты, после чего пузырек должен перейти к центральной точке круговой линейки на одну половину отклонения, тогда как вторая половина должна быть исправлена посредством подъемных винтов.

Даже после завершения поверки сетки нитей есть вероятность того, что возникнет необходимость произвести юстировку, это обусловлено тем, что нужно добиться условия, при котором горизонтально расположенная нить сетки ориентирована под углом в 90° по отношению к оси вращения оборудования, а вот вертикальная нить должна точно совпадать с отвесной линией. При обнаружении отклонений сетки нитей после проведения поверки посредством отвеса или линейки, которая имеет миллиметровые деления, требуется произвести юстировку. Для этого предстоит ослабить крепежные винты, чтобы появилась возможность вернуть пластинку с сеткой нитей в конечное верное положение.

Поверки круглого уровня

В нивелирах, да и других геодезических приборах, полевые измерения производят, как правило, относительно определенных точек отсчета. Таковыми можно считать отвесные линии. Так вот, контролем отвесности положения нивелиров служит круглый уровень, точнее его воздушный пузырек, который обязан находиться в центре ампулы.

Обычно корпус нивелира выставляют в положение, при котором он будет находиться вдоль двух подъемных винтов. Их вращением выставляют пузырек посередине ампулы круглого уровня в направлении третьего подъемного винта. После чего этим винтом выводят пузырек к центру ампулы, периодически поправляя его положение двумя другими винтами. Такую процедуру проделывают, пока пузырек не установится в центральном положении внутри ампулы уровня.

Проверкой того, что пузырек будет находиться по центру, будет разворот корпуса нивелира под 180 градусов. Вероятно, пузырек сместится с центра и отклонится за линию окружности, за которую не должен смещаться. Тогда требуется визуально определить расстояние смещения пузырька от центра. И половина его величины устранить вращением подъемных винтов.

При этом, в зависимости от направления его смещения, выбирать каким именно подъемным винтом это осуществлять. Вторую половину значения отклонения пузырька исправляют юстировочными винтами. Затем поверку повторяют пока пузырек не будет находиться по центру уровня.

Особенности проведения юстировки

Первая поверка нивелира.

При проверке предстоит следить за тем, чтобы ось круглого уровня располагалась параллельно по отношению к оси вращения инструмента. Пузырь на круглом уровне необходимо привести в центральную точку кружка, использовать при этом нужно подъемные винты, верхняя часть инструмента должна быть повернута вокруг оси на 180°. При соблюдении условия, при котором пузырь окажется в центре, работу можно считать выполненной.

В ином случае исправительные винты позволят переместить пузырь к центральной части на половину отклонения, тогда как винты помогу привести его в начальную точку «0». Для того чтобы проконтролировать правильность проведения работ, поверку необходимо повторить и сверить результаты. Перед тем как провести еще одну поверку, заблаговременно необходимо привести ось инструмента в вертикальное положение.

Проверяя нивелир, необходимо следить за тем, чтобы горизонтальная нить сетки оказалась расположена под углом в 90° по отношению к оси вращения. Среднюю нить нужно навести на хорошо просматриваемую отметку, которая находится в 25-30 м от инструмента, после чего с помощью наводящего винта аккуратно начать вращать трубу. Нить не должна выходить за пределы выбранной отметки. Гарантия данного условия обеспечивается заводом-производителем. Если нивелир не соответствует этому условию, то предстоит ослабить винты, которые удерживают сетку и корпус трубы, затем сетку можно будет установить в требуемое положение.

Схема юстировки нивелира: А – исходная,называют задней, точка В – определяемая, ее называют передней. Одна установка нивелира называется станцией. Н – отметка точки, h – превышение.

Когда юстируется нивелир, необходимо удостовериться в том, что ось цилиндрического уровня располагается параллельно по отношению к визирной оси трубы. Проанализировать это условие можно, применив двойное нивелирование линии с обоих концов. Линия, длина которой равна 50 м, должна быть зафиксирована кольями. Процесс поверки и юстировки нивелира в этом случае предполагает установку инструмента в подготовленной точке А, при этом окуляр следует расположить над колышком, ось вращения необходимо привести в отвесное положение, применяя круглый уровень, это позволит определить высоту прибора (i1).

B точке В нужно установить рейку, чтобы сделать по ней отсчет b1, заблаговременно элевационным винтом предстоит установить пузырь цилиндрического уровня на начальную о, это указывает на необходимость сопрячь обе его половинки. При расположении визирной оси и оси цилиндрического уровня в положении, которое отличается от параллельного по отношению друг к другу названных элементов, при отсчете b1 будет получена ошибка х. Если данная величина не превышает 4 мм, то поверка не будет предполагать проведения дальнейшей юстировки.

Поверки сетки нитей

Заключаются в проверке геометрического условия части оптической системы нивелира. Ее суть состоит в том, чтобы соблюдалось условие параллельности вертикальной сетки, оси вращения корпуса нивелира и отвесной линии.

Для всех типов нивелиров такие поверки проводятся следующим образом. На удаленном расстоянии около двадцати пяти метров от нивелира подвешивается утяжеленный шнуровой отвес. Сам прибор после выполнения предыдущей поверки естественно находится в рабочем состоянии. Зрительная труба нивелира обязательно наводится в сторону нитяного отвеса.

Наводящим винтом нивелира вертикальная нить точно фокусируется и совмещается со шнуром отвеса. По всей длине объектива она должна совпадать с линией отвеса. Если сетка нитей смещена более значения 0,5 миллиметра, требуется корректировка ее положения.

Исправление производится после открепления винтов сетки нитей, находящихся под отвинчивающимся колпачком в районе окулярной части нивелира. Верхние винты открепляются ориентировочно на один полный оборот, а любой из горизонтальных винтов на половину или три четверти оборота винта. После чего аккуратно вся оправа сетки нитей поворачивается в направлении вертикальности, что визуально проверяется в окуляр. Закрепительные винты закручиваются в обратном порядке, и в окуляр окончательно наблюдается совмещение вертикальной нити с линией шнура отвеса. После достижения вертикальности сетки нитей защитный колпачок закручивается на свое место.

Как пользоваться нивелиром при строительстве фундамента

Если понятен принцип работы прибора, то проблем с проецированием поверхности для выравнивания не возникнем проблем. Если возводится фундамент, то при помощи нивелира можно спроецировать вертикаль, по которой ориентироваться на ровность его заливки. При этом следует учитывать, что ориентироваться на вертикаль необходимо до сооружения каркаса, по которому заливается фундамент. Если каркас будет построен по ориентиру, то и фундамент будет залит правильно и ровно.

Если фундамент уже залит, тогда последовательность действий будет следующей (определяется ровность по вертикали):

1. Для начала выравнивается прибор, причем он должен располагаться по центру сооружения
2. На следующем шаге необходимо взять ровную палку — рейку, на которую будут наноситься отметки
3. Производим измерение первого угла готового фундамента, делая насечку на рейке, используемой для нанесения меток. Если проецируемую линию не видно, тогда следует использовать приемник для выявления проецируемой линии
4. Произвести измерения каждого угла сооруженного фундамента аналогичным способом, удостоверившись в его прямолинейности
5. Отклонения ровности фундамента не должны составлять более 3-5 см. Показатели расхождений до 2-3 см являются допустимыми

Если раньше для выравнивания плоскостей применялись простейшие инструменты, как рулетка, линейка и водный уровень, то сегодня их свободно способен заменить лазерный нивелир. Он позволяет упростить и ускорить проведение работ по проецированию плоскостей.

Дороговизна этого прибора не позволяет полностью перейти на применение таковых высокоточных устройств, и поэтому их используют строительные бригады, которые могут себе позволить воспользоваться оборудованием такого плана. Ориентировочная стоимость рассматриваемого нивелира составляет около 10-20 тысяч рублей. Это такой прибор, которым можно проводить измерения в помещении и на улице. Есть модели дешевле и дороже, поэтому при их выборе нужно понимать, для каких целей планируется применение.

В итоге следует отметить, что работать с лазерным уровнем не трудно, в отличие от оптических устройств устаревшего типа, которые до сих пор применяются в геодезии. Однако компании, проводимые геодезические измерения, постепенно переходят от устаревших устройств на лазерные нивелиры, получившие большую популярность в строительстве, геодезии и прочих сферах, где от точности и прямолинейности зависит надежность и эффективность.
