И так арбалет. В принципе изготовить самостоятельно арбалет не так уж и сложно. Лишь бы как говорится, руки были заточены так, как надо. Даже если у вас нет мастерской с дерево- и металла — обрабатывающими станками, это не помешает упорно достигать своей цели. В данном случае изготовления модели арбалета из подручных средств.
Используйте любой ручной инструмент: ножовки, стамески, наждачные бумаги и другие строительные причиндалы вплоть до отвертки и рашпиля.
Материал будем использовать любой: часть можно найти в сарае, часть купить в магазинах. Ложе арбалета нужно изготавливать из натурального дерева: цельного или клееного, желательно твердых пород. Примерные размеры указаны на рисунках ниже, но основной упор делайте на свою фантазию и анатомию строения тела, чтобы было удобно вести отстрел мишеней. Если у вас осталась старая дедовская берданка или разорвало ствол охотничьего ружья, то смело используйте их ложе, для сотворения вашего будущего шедевра.
Тщательно обработайте и отшлифуйте шкуркой направляющие для стрелы и тетивы, от этого зависит точность попадания. Крестовину для крепления плечей арбалета можно изготовить из алюминиевой или деревянной пластины. Окно, из которого вылетает стрела должно размещаться напротив направляющего паза. Плечи крепятся двумя болтами к крестовине, их, кстати, можно изготовить из старых лыж.
АРБАЛЕТ. Как сделать простой и мощный!!!
Механизм спуска разработан по простой средневековой технологии, и прекрасно показан на рисунках ниже. Разберем один из них на рисунке 4.
Тетива (1) взведена и сцеплена с выступом (а) рычага (2) Когда рычаг проворачивается, он сдерживает спусковой крючок 3. Когда происходит нажатие на крючок, одновременно с этим происходит и освобождение рычага, в этот момент тетива, выпрямляясь, посылает стрелу. Ограничение упора 4 происходит в процессе перемещения рычага.
Для того чтобы смягчить силу удара на упор, необходимо надеть на него трубку из резины. Упор должен находиться в таком положении, в котором крайнее положение выступа, а рычага ниже, чем направляющая поверхность ложа. Таким образом, предупреждается процесс скольжения тетивы. После того, как выстрел произведен, пружина 5 удерживает в крайнем положении рычаг. В процессе натягивания арбалета осуществляется упор тетивы в выступ 6, рычаг 2 принимает свою исходную позицию.
Пружина 6 действует на спусковой крючок так, что он осуществляет поворот, рычаг и тетива фиксируются. Для того чтобы тетива случайно не соскочила с выступа а, механизм спуска закрывается крышкой 7. К этой крышке крепится пружина 8 плоского типа, которая удерживает стрелу на направляющих в момент наведения прицела.
Подшипник 9, который крепится на кончике спускового крючка, в достаточной степени ослабляет силу спуска. Подбор уровня силы спуска осуществляется посредством пропиливания поверхности, опирающейся на подшипник рычага 2. Для того чтобы уменьшить вес рычага, его лучше сделать из легкого сплава Д16Т. Заменой пружинам 5 и 6 могут послужить английские булавки. Механизм спуска может быть смонтирован в корпусе из металла, после чего он вставляется в гнездо ложа и закрепляется двумя шурупами.
Арбалет с композитными плечами — своими руками
Стрелы для арбалета можно изготовить из алюминиевой трубки, заткнув концы деревянными пыжами. С одной стороны сделайте оперенье, с другой наконечник. Из чего? Тут уж придумайте сами, можете заточить стальную пластинку, а можете просто гвоздь воткнуть. Экспериментируйте.
Кстати, есть способ изготовить арбалетную стрелу с трассером.
Конструкция спускового механизма
Ниже показана еще одна конструкция спускового механизма арбалета.
- Разметьте и распилите ложе арбалета как показано на рис.1. Синим, обозначен сквозной продольный пропил, в котором будет находиться спуск.
- Из прочного металла изготовьте спуск и две крепежные пластины рис.2 (рекомендуемый материал полотно ножовки по дереву)
- Изготовьте и закрепите рукоять, как на рис.3. Крепежные пластины расположены по обеим сторонам верхней части рукояти.
- Когда рукоять и крепежные пластины закреплены, просверлите отверстие для пружины (не сквозное). Вставьте и закрепите спуск. Рис.4
- Далее закрепите желоб, в котором будет лежать стрела. Изготовить его можно из двутавров, которые используются для направляющих в мебели,…в общем, посмотрите в магазинах и наверняка найдете, что нибудь подходящее. Рис.5
- Из обломка ножовочного полотна по металлу изготовьте пластину, изогните ее над огнем и закрепите. Эта пластина прижмет стрелу к ложу и не даст ей выпасть. Рис.6
- Прикрепите дугу, например текстолитовую пластину, прикрепите двумя шурупами. Изготовьте и прикрепите составную тетиву. Она состоит из скобы, шайб и проволоки или шнура. Такая тетива не перетирается и служит годами. Рис.7
Конструкция еще одного арбалета
Целью предлагаемого изобретения является сокращение габаритных размеров спускового механизма арбалета. Это достигается тем, что в спусковом механизме арбалета, содержащем корпус, в верхней части которого образована зона входа тетивы арбалета, размещенный на оси подпружиненный спусковой крючок, подпружиненную защелку с пазом для размещения тетивы и боевым взводом и подпружиненное шептало с боевым упором: защелка установлена на оси спускового крючка; шептало выполнено в виде отдельного рычага, в котором на стороне, обращенной к защелке, выполнен клиновидный боевой упор с возможностью взаимодействия с боевым взводом на защелке, а на противоположной стороне — опорная площадка с возможностью взаимодействия с ответной площадкой на спусковом крючке; Основной особенностью является разложение силы, передаваемой от тетивы, через орех на шептало на вертикальную и горизонтальную составляющие, линия действия одной из которых направлена на ось шептала, а другая на ось ореха. Предложенное конструктивное решение позволило сократить габаритные размеры спускового механизма арбалета. На опытном образце арбалета со спусковым механизмом согласно формуле предполагаемого изобретения было достигнуто усилие спуска 1,7 кгс при угле давления боевого взвода защелки на боевой упор шептала 45o и силе натяжения тетивы 40 кгс. При этом необходимо отметить, что предложенная конструкция позволяет в зависимости от назначения арбалета (при различных усилиях натяжения тетивы) осуществить подбор оптимального усилия спуска без изменения габаритных размеров спускового механизма заменой двух деталей защелки и шептала, выполненных с измененным углом наклона контактных поверхностей боевого взвода защелки и боевого упора шептала.
Это все понятно, но для достижения точности и совместимости деталей между собой нужны все-таки упомянутые выше станки. Вручную изготовлять и подгонять детали довольно долгое и утомительное занятие. Или же отдать чертежи специалистам, которые выполнят все в лучшем виде, за определенную плату естественно. В этом случае проще купить готовый арбалет в заводском исполнении.
Источник: goldendart.ru
Как сделать арбалет своими руками
Арбалет для зубочистки — это именно то, как звучит: пластиковый арбалет маленького размера, снабженный металлическим рифленым треком, который направляет маленький снаряд, такой как зубочистка, игла или гвоздь. Любой родитель, смотрящий на эти устройства, скорее всего, почувствует тянущее чувство в своей груди, мгновенно представив опасность, которую создают игрушки. Дети могут использовать арбалеты для запуска зубочисток для менее болезненного укола, или они могут запускать иглы, чтобы наносить еще больший урон.
Игрушки, пришедшие на смену спиннерам, как традиционные арбалеты, только меньше. В результате, в отличие от традиционных арбалетов, новые могут вписываться в одну руку и стрелять с нее; Они могут запускать снаряды на расстояние от 9 до 12 метров. Видео онлайн показывают, что эти снаряды не только имеют большой диапазон, но также могут пробивать яблоко. Испытания, проведенные в газете Shanghai Daily, показали, что арбалеты легко пробивают картон и взрывают воздушные шары.
И поскольку эти игрушки легко спрятать, дети могут брать арбалеты в такие места, как школы, где традиционные стреляющие игрушки (кроме рогатки) нельзя долго скрывать.
Продукты еще мало распространены в России, но стали трендом в Китае, где киоски возле начальных школ продают игрушки всего за 1 доллар, сообщает CNN.
Соображения безопасности
Китайское правительство расправилось с этими популярными игрушками, и теперь полиция теперь нападает на магазины, чтобы конфисковать устройства, сообщает CNN. По данным CNN, в общей сложности захватили 528 арбалетов в провинции Чжэцзян.
«Владельцы бизнеса не должны продавать игрушки, которые физически или психически вредны для несовершеннолетних», — сказала Администрация промышленности и торговли Чэнду в столице провинции Сычуань. «Найдя, товары будут вытащить с полок, и бизнес будет наказан».
Видео рассказывает о китайском мальчике, пострадавшем от такого арбалета:
Но почему именно эти игрушки так опасны?
«Это снаряд. Любой тип снаряда может вызвать проблему», — сказал д-р Майк Гиттельман, профессор педиатрии Отделения неотложной медицины в Детской больнице Цинциннати и содиректор Центра комплексной детской травматизации больницы.
Гиттельман сказал, что основной проблемой этой игрушки является возможность травмы глаз. Фактически, 10-летний мальчик в Синьцзяне, Китай, вероятно, потерял зрение после того, как снаряд, запущенный мини-арбалетом, ударил его в глаза.
Тот же принцип применим и к другим типам стреляющих игрушек, таких как воздушные, даже пушки. Одна из реальных опасностей заключается в том, что потенциальная опасность для игрушки может быть не сразу очевидной, сказал Гиттельман.
«Много раз, ребенок попадет под удар одного из них, и это не повредит, но это может вызвать небольшие уколы, поэтому они считают, что это забавно, не зная, в чем заключается риск», — сказал Гиттельман.
Хотя глаз является основным местом потенциальной травмы, если эти объекты были запущены в уши, это может также вызвать значительную травму слуха, сказал он. Если кто-то должен был запускать гвозди из этих игрушек, снаряды могли бы проколоть кости и вызвать опасную кожную инфекцию, называемую остеомиелитом. Он добавил, что даже видел, как пневматический пистолет прострелил через чью-то кожу и пронзил сердце.
Потенциальные запреты?
Хотя Китай расправляется с распространением этих игрушек, в других странах арбалеты, стреляющие зубочистки не запрещены. По словам представителя комиссии, Комиссия по безопасности потребительских товаров США (CPS) не выпустила отзыв для какой-либо продукции. Но ни один из списков для таких товаров не остается активным на Amazon, значит розничный гигант добровольно перестал их продавать.
Другие причудливые игрушки вызвали головные боли и раздражение для родителей, но в отличие от более доброкачественных предметов, таких как фиджет спиннеры, арбалеты для зубочистки несут значительный риск, сказал Гиттельман.
«Когда вы можете причинить катастрофическую травму ребенку, вы должны взвесить риск против пользы», — сказал Гиттельман. «Это выглядит как опасный предмет для маркетинга».
Пока есть только ограниченные сообщения о ранении, основные принципы снарядов использовались на протяжении тысячелетий, и эффекты подобных игрушек-снарядов хорошо понятны, сказал он.
«Вы могли бы сыграть защитника дьявола и сказать, что эти вещи недостаточно проверены», — сказал Гиттельман. «Мы знаем достаточно о других типах , что они достаточно опасны».
Видео, как сделать пистолет из прищепки, стреляющий спичками:
Урок №2
В этом уроке мы расскажем о том, как сделать мини-арбалет из предметов, которые найдутся в каждом доме.
- 4 прямоугольные палочки для еды;
- 2 деревянные зубочистки;
- бельевая прищепка;
- скотч;
- струна;
- маленькая пила или нож;
- термоклеевой пистолет.
1. Вскипятите воду в кастрюле, затем убавьте огонь и опустите в горячую воду две деревянные зубочистки. Оставьте на 45 минут.
Через 45 минут осторожно выньте зубочистки из воды, сложите их вместе и аккуратно согните таким образом, чтобы они приняли форму полумесяца. Если у вас есть зажимы, закрепите зубочистки в согнутой форме и оставьте сохнуть
Если зажимов под рукой не окажется, то можно просто приклеить согнутые зубочистки к картону при помощи скотча. Далее воспользовавшись скотчем склейте зубочистки между собой – одна над другой.
3. Сложите 4 палочки для еды как показано на рисунке и обмотайте их скотчем.
4. Вырежьте желобок глубиной несколько сантиметров и шириной в одну зубочистку.
5. Поместите зубочистки в желобок.
6. На расстоянии около 7 мм от каждого конца зубочисток прикрепите струну, обмотав ее вокруг зубочисток и приклеив с помощью термоклеевого пистолета.
7. Отмерьте отрезок лески, равный расстоянию между обоими концами зубочисток, и сделайте по петле на каждом его конце. Нанесите горячий клей на концы зубочисток и оденьте на них петли.
8. Скотчем примотайте бельевую прищепку к палочкам для еды прищемляющим концом в сторону натянутой лески, и обмотайте этот конце скотчем таким образом, чтобы Вы с трудом могли нажать на противоположный конец прищепки.
9. Сделайте стрелы из зубочисток, сделав оперение из бумаги.
Идеальной мишенью для стрельбы из такого арбалета станут фрукты и овощи.
Не направляйте арбалет на людей и животных – Вы можете нанести им серьезные травмы.
Источник: russia-defence.ru
Две недели кайфа

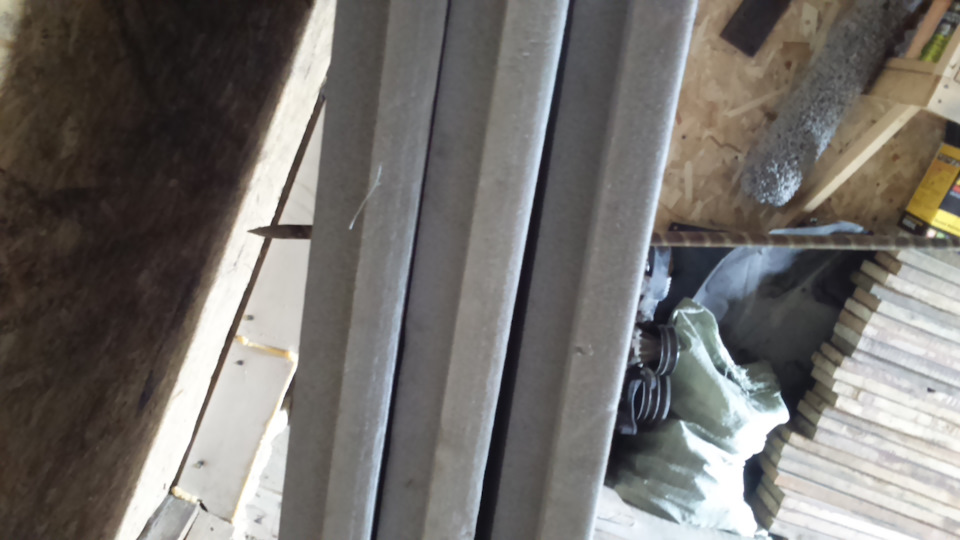

Всем доброго времени суток. Начнем с того что всегда были интересны луки, арбалеты и прочие стреляющие штуки)))) И вот насмотревшись ютуба решил сварганить блочный арбалет из того что было. Сразу извеняюсь не все фотографировал. Приобрел на металоломеме рессору от уазика и вперед. Начал со спускового механизма чертеж которого потсмотрел там же на ютубе.

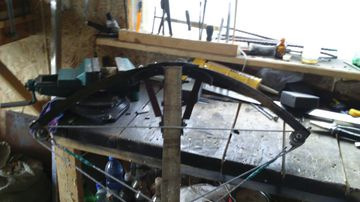

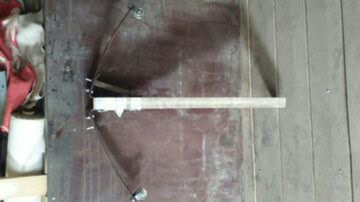

Затем занялся плечами, изобретением способа крепления их к основанию, установкой роликов и примерной наброской тетитвы.
Накинув тетиву, тросс 4мм, понял что это маловато и сильно руками не натяну и решил добавить еще пару роликов
Так показалось покучерявее))). Дальше взялся делать стремя, но на финальном этапе переделал так как весу в нем уже примерно 7кг)))). Посмотрем докуда я могу оттянуть титиву сделал меточку, врезал спусковой механизм, изза его конфигурации на тетиве пришлось делать колечко, что очень неудобно при взводе. Из полоски метала сделал скобочку для прижатия стрелы, а из кусочков кислородного шланга отбойники длы тетивы, сделал цевье, прикрутил ручку от пистолета для пены и сделал скобочку для курка, вырезал приклкад и повесил для покрытия лаком.
Приклеил две полоски ткани обмотал ими плечи и покрыл их лаком вместе со всем деревом, а открытый метал покрыл кузбаслаком.
Вот такая фиговина получилась, дизаин конечно неочень но как никрути первый блин))))) прицел тоже отсутствует но это уже неочень важно. Теперь о пробивной силе, стрелял заточеным куском стеклопластиковой арматуры, (дверь МДФ 9мм +аргалит +ОСБ 9мм внутри пенопласт) насквозь. Экструдированный пенополистерол 50мм три листа насквозь. Три бутылки с водой застряла на выходе из третей бутылки.
А теперь пара вопросов к мастерам, как измерить силу натяжения дуги дома и из чего и как лучше сделать стрелы? Всем добра
