Бывают случаи, когда обязательно нужно что-то перевезти. Если грузы по габаритам не влазят в багажник или салон, то нужно уже вызывать специальную службу или обзавестись собственным автомобильным прицепом. Второй вариант, конечно, лучше, но где его взять?
Что такое прицеп, какими они бывают
Прицеп – это дополнительный багажник, который цепляется сзади на машину. Они бывают для автомобилей, квадроциклов, мотоциклов, мотоблоков и даже велосипедов. Если есть способности и хоть какой-то опыт, то можно сделать легковой прицеп своими руками, потому что покупать его – это лишняя трата денег. Такое полезное для хозяйства дополнение стоит дороговато. Пусть самодельный выглядит и не слишком эстетично, зато будет сделан на совесть, именно так, как надо — Решено, будем делать прицеп своими руками.
Что нужно знать
Чтобы начать делать прицеп своими руками, чертежи нужны. Нужно точно знать и представлять, как будет выглядеть будущая конструкция. Важно четко придерживаться всех правил, по которым требуется создавать самодельные прицепы. Для этого есть даже специальный единый ГОСТ 37.001.220-80. Если изделие будет сделано не по ГОСТу, то в автоинспекции не зарегистрируют его.
ЛЕГКОВОЙ ПРИЦЕП СВОИМИ РУКАМИ
Никому не хочется тратить деньги попусту на ветер, поэтому стоит узнать все нюансы, по которым должен создаваться прицеп своими руками.
Что понадобится для изготовления
Прежде чем начинать делать легковой прицеп своими руками, нужно купить все расходные материалы и подготовить весь рабочий инструмент. Все начинается с рамы. Для нее требуется металлопрокат квадратной формы. Из него получается стойкая и прочная основа для будущей конструкции. Для бортов и днища пойдет обычное листовое железо.
Немаловажный элемент каждого самодельного прицепа – его ходовая часть. Тут уже каждый изворачивается, как может. Есть много вариантов, как раздобыть ходовую часть для того, чтобы сделать прицеп своими руками. Как вариант – старая ось от коляски, которые раньше прикреплялись к старым мотоциклам.
Если таковая имеется, то это будет настоящей находкой, ведь из нее можно взять ось, а вдобавок еще и подходящие колеса. Также подойдет ось от какого-то старого «Москвича» или «Жигулей». Там уже исходить надо из того, что есть в наличии или дешевле стоит. Подвеску тоже можно где-то раздобыть. Например, от старого тяжелого мотоцикла — такие по дешевке продаются в интернет-магазинах.
Понадобится еще и устройство ТГУ, фаркоп — тягово-сцепное устройство. Обязательны в наличии поворотники, стоп-сигналы и все такое, а также проводка, которая потом подведется к автомобилю.
Из специальных инструментов нужен только сварочный аппарат. Остальное, наверно, есть в каждом доме.
Прицеп своими руками: чертежи рамы
Самую простую раму обычно изготавливают из квадратного металлопроката (стальной трубы с оптимальным сечением сорок на сорок миллиметров). Сварить ее не составит труда любому, кто умеет пользоваться сварочным аппаратом. Нужно помнить, что следует соблюдать технику безопасности при работе с оборудованием, которое может нанести какой-либо ущерб.
Будущая рама будет стандартной формы, а именно — прямоугольной. Сначала требуется нарезать металлический прокат на нужную длину. Сама рама должна быть усилена, иначе на ней нельзя будет перевозить какие-то тяжелые грузы. Помимо каркаса, требуются еще и продольные балки, которые и делают его крепче.
В длину прицеп, своими руками изготовленный, будет двести сантиметров. Этого достаточно, чтобы перевезти любые строительные материалы или не очень габаритные грузы. Ширина рамы будет около ста сантиметров. Высота — сорок сантиметров. Это среднестатистический прицеп для автомобиля, своими руками который можно сделать.
Поддерживать дно будут две продольные и пять поперечных балок. Такая конструкция очень прочная, легкая, а самое главное, надежная. Чтобы прямые получились одинаковые, обязательно требуется с линейкой все замерить, иначе выйдет все кривым.
Для рамы понадобится четыре балки по двести сантиметров, шесть по сто сантиметров и семь по сорок сантиметров. Тщательно все отмерив, можно приступать к нарезанию металлического бруса.
Размер конструкции может варьироваться по желанию хозяина. После того как будут нарезаны балки, можно приступать к самой интересной части работы – сварке!
Сварочные работы: рама
Нарезав все части будущей рамы, которая нужна, чтобы сделать прицеп для легкового автомобиля своими руками, можно приступать к сварке. Все начинается с основания. Сначала из двух длинных и двух метровых балок сваривается прямоугольник. Затем на эту конструкцию уже навариваются дополнительные поперечные бруски и балки для высоты. Верхняя плоскость будет выглядеть, как буква «П», потому что с одного конца будет откидной борт, через который и заносят груз.
Обшивка корпуса
Рама – это «скелет» прицепа. Ему еще нужно «мясо». Для этого понадобится листовая сталь в толщину не менее полсантиметра. Подсчитав площадь будущего прицепика, можно вычислить, сколько понадобится на него листовой стали. Крепится она очень легко: в раме просверливают дырки, а затем с помощью болтов материал поджимается к корпусу.
Прицеп для легкового автомобиля своими руками: делаем откидной борт
Для откидного борта понадобится отдельная рама. Вырезав балки сорок на сто сантиметров, из них можно варить основу. На нее нашивается таким же способом стальной лист. К основной раме, там, где нет верхней горизонтальной планки, привариваются две петли, которые уже стоило бы приварить и к откидному борту.
Закрепляться он будет с помощью двух металлических пластин. С обеих сторон корпуса привариваются поперечные металлические пластины. В них проделывается отверстие, равное ширине болта. В откидном борте также проделываются две дырки. Через них будет продеваться болт, который проходит через металлические пластины и на конце закрепляется гайками.
Такой простой и дешевый способ решает проблему фиксации крышки.
Ходовая часть и подвеска
Чтобы прицеп, своими руками собранный, смог ездить, ему нужна ходовая. Старая рессорная подвеска и ось от «Москвича» прекрасно подойдут. От него будут и колеса. Всю конструкцию крепят к днищу прицепа.
Крепление к автомобилю
Прицеп крепится к автомобилю с помощью специальных балок и устройства под названием фаркоп. От края днища проводятся и свариваются под углом два металлических бруса так, чтобы получился треугольник. На конце этого треугольника наваривается металлическая пластина, на которую потом наваривают фаркоп. Его можно найти в любом магазине с автозапчастями.
Затем нужно подключить стоп-сигналы и поворотники. Они подсоединяются как дублирующая цепь к машинной иллюминации.
Источник: www.syl.ru
Изготовление самодельного прицепа своими руками
Владельцам легковых автомобилей зачастую приходится сталкиваться с проблемой перевозки грузов более громоздких, чем может уместиться в багажнике. Для этой цели продаются прицепы. Хотя бывает, что на прицеп средств нет, а грузы перевозить надо.
Поэтому многие автомобилисты находят выход в изготовлении прицепа собственными силами. Тем более такая работа приносит моральное удовлетворение. Приобретается и совершенствуется опыт в работе.
Что нужно для создания прицепа своими силами
Прежде всего нужны материалы. Прочные металлические трубки. Уголки и швеллеры разной маркировки, чтобы было из чего выбирать. Полоски прочной листовой стали, разных размеров. Желательно раздобыть где-либо рессоры.
Или сделать их.
Нужен инструмент. Чем больше разнообразного инструмента, тем лучше. Удобней и без проблем будет работа. Сварочный аппарат обязательно нужен. Сверлильный станок или дрель нужно иметь обязательно тоже.
Точильный станок (сейчас продаются компактные точильные станки, не занимающие много места).
Кувалда, молоток, зубило, гаечные ключи, штангенциркуль, метчики, вороток для метчика (если при необходимости надо где-то нарезать самостоятельно резьбу) – вот неполный перечень того, что нужно. Если всё есть, приступаем к реализации.
С чего начать делать прицеп
Можно самим набросать чертёж. Можно найти в Интернете. Сейчас их много в технических сайтах. Надо выбрать чертёж. Выбирая, определяем, сколько колёс будет.
Обычно делают двухколёсный. При желании можно сделать и четырёхколёсный, да ещё и с домкратом, самосвального типа. Для простоты примера вот чертёж обычного двухколёсного прицепа:
Делать прицеп начинать надо с каркаса. На бетонном полу гаража или ещё в каком приспособленном для этого помещении выложить все заранее приготовленные материалы для каркаса. И последовательно, после обмерки, обрезки – сваривать части конструкции друг с другом. На многих сайтах почему-то говорится о том, что каркас надо делать из труб. Хотя практика показывает, что удобней, практичней каркас делать из уголков.
Есть и такое: в некоторых местах два уголка соединяют стык в стык, проваривают соединение стыка. Получается конфигурация, похожая на швеллер малого сечения. Очень прочный материал. Он не везде нужен. Хотя без такого материала в некоторых местах не обойтись.
Делается это всё наоборот, вверх колёсами. То есть сначала сваривается рама, потом бока. К бокам сверху приваривается нижняя рама части каркаса. По центру получившегося каркаса устраивается вал для колёс, закреплённый в стаканах с подшипниками. И вал, и стаканы для подшипников укреплены на рессорах.
Которые соединены с рамой реверсным соединением. Вот как на этой картинке:
Обратите внимание, подвижный реверс рессор будет позволять прицепу мягко и плавно преодолевать ухабы, если они будут во время пути. Именно для этого нужны дополнительные сочленения у рессоры, при закреплении её на каркасе.
Дальнейшая работа по созданию прицепа
Изначально надо позаботиться о правильной центровке передвижного устройства. Чтобы не было большого перевеса в одну сторону. Особенно это касается двухколёсных прицепов. Такое устройство должно чуть перевешивать (не сильно) вперёд. Тогда, при отцепления от машины, дышло (по другому – поводок) будет естественно лежать на поверхности помещения.
Вернёмся непосредственно к созданию прицепа. После того, как сделана основа, закреплены и установлены рессоры – укрепляем вал для колёс с подшипниками в закрытых от пыли и грязи стаканах. Затем ставим колёса. Закрепляем их на болты или футорки. В зависимости, у кого какое устройство крепления колёс.
Когда колёса установлены, ещё не переворачивая устройство, надо укрепить тягу, которая будет идти к машине. Тяга, или поводок – может выглядеть так:
Здесь поводок в виде одной металлической полой трубы квадратного сечения. Зачастую для более устойчивого положения поводок делают из двух сходящихся друг к другу дышл. Которые образуют треугольное соединение. Вот на этой картинке, где прицеп более вместительный, поводок треугольный.
Он почти не виден, потому что опущен на бетонную плиту спереди, Но можно догадаться, что поводок – треугольный, состоящий из двух дышл, соединённых впереди в один узел с креплением. Прикрепляется поводок при помощи сцепного устройства, называющийся фаркопом. Здесь не должно быть никакой отсебятины.
Без наличия фаркопа на поводке прицеп не будет зарегистрирован в автоинспекции. В целях безопасности здесь применяется стандартизированный подход с установкой уже готовых продающихся фаркопов. Вот как выглядит это устройство:
Стоит дёшево, проблемы с его покупкой нет. Фаркоп можно крепить болтами с гайками к дышлу или приварить.
Заканчивают укреплением бортов. Кто-то заделывает кузов толстой фанерой. Кто-то укрепляет борта проволочной сеткой. Некоторые приваривают к раме бортов тонкие листы жести. Потом можно покрасить. Кому что нравится. Последнее: надо зарегистрировать самодельное передвижное средство – прицеп в автоинспекции. Для этого надо соблюсти ряд требований, которые одинаковы для всех.
Для безопасности.
Вот здесь ссылки на два видеосюжета по созданию прицепов. Ориентир для желающих стать мастерами своего дела:
В первом ролике под названием «самодельный прицеп» показаны этапы создания двухколёсного прицепа.
Во втором ролике «Бизнес идея в гараже. Самодельный прицеп самосвал оригинальной конструкции» — умелец, мастер своего дела создал четырёхколёсный вместительный прицеп — самосвал. На видео показан момент, как он испытывает кузов на прочность при поднятом кузове. Оба ролика можно найти в youtube.
Источник: uchieto.ru

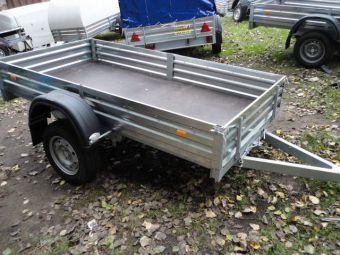

Как сделать автоприцеп
В хозяйстве для перевозки грузов часто используется тачка или грузовая машина. Но для перевозки небольших грузов тачка слишком непроизводительна, а грузоперевозки окажутся слишком дорогим удовольствием. Здесь на помощь вам придет прицеп к автомобилю. В магазинах вы можете встретить богатый выбор моделей на любой вкус и кошелек, но можно сделать автоприцеп и самостоятельно, тем более конструкция его достаточно проста.
Статьи по теме:
- Как сделать автоприцеп
- Как сделать прицеп
- Как сделать прицеп своими руками
Вам понадобится
- — металлические листы, уголки, трубы и прочий металлопрокат;
- — готовые детали (светоотражающая техника, колеса, тормоза, фаркоп и т.д.).
Инструкция
Разработайте или найдите готовый проект и чертежи автоприцепа. Учтите ограничения, наложенные законом: длина прицепа не должна превышать 7,5 метров, а ширина – 2,5 метров, хотя бы на одной оси должны быть предусмотрены тормоза.
Купите готовые детали для прицепа, использование самостоятельно изготовленных деталей значительно усложнит регистрацию прицепа. Приготовьте готовую подвеску, тормоза, фаркоп, дышло, ступицы, стопы, прицепное устройство, разъем на стопы, колеса и т.д. (на все детали вы должны иметь соответствующие документы, подтверждающие их происхождение).
Соберите прицеп: сварите каркас из траверсов и поперечных труб, получив тем самым решетку каркаса. Обшейте каркас металлом, борта сделайте откидными, чтобы без проблем перевозить длинные предметы. Соедините балку моста и лонжероны при помощи рессор. Приварите кулаки к трубе и закрепите ступицы с колесами и брызговиками.
Прикрепите к прицепу дышло и проверьте его связь с фаркопом (фаркоп должен быть закреплен на автомобиле). Оснастите прицеп стоп-сигналами, поворотниками, габаритами, отражателями и протяните проводку к автомобилю.
Когда прицеп будет готов, отправляйтесь в ГИБДД для осмотра и регистрации. Документы на запчасти будут тщательно проверены (особое внимание уделяют, как правило, тормозам, подвеске и фаркопу). Оформите документы на прицеп и зарегистрируйте его. Получите номерной знак и свидетельство.
Пройдите техосмотр. Первые пять лет проходите техосмотр каждые два года, по истечении 5 лет – ежегодно. Перед техосмотром не забудьте тщательно вымыть автоприцеп и проверить исправность тормозов и светового оборудования.
Учтите, что для эксплуатации прицепа полной массой более 750 кг в вашем водительском удостоверении должна быть открыта не только категория «В», но и категория «Е».
