Как соединить две трубы одинакового диаметра пластиковые канализационные без муфты. Этапы подготовки к монтажу пластиковых труб

До того, как приступить к прокладке труб, нужно составить схему канализационной системы, рассчитать и приобрести количество необходимых материалов, а также подготовить инструменты.

• муфта;
• заглушка;
• тройник;
• переход;
• крестовина;
• уплотнительный манжет;
• ревизия;
• отвод (угол).

Внутридомовая сеть представляет собой систему, функционирующую без напора. По ней стоки перемещаются под равномерным уклоном в направлении стояка. Как она выглядит, видно на фото. При этом должно быть обеспечено бесперебойное движение сточных вод.

Показываю как соединить трубы канализации) #Shorts

Оптимальный размер уклона трубопровода должен составлять 2-3 сантиметра на один метр. Начинают монтаж пластиковых канализационных труб своими руками с дальней точки входа в систему отведения сточной жидкости. От этого места и нужно рассчитывать уклон.

Как легко соединить канализационные пластиковые трубы. Способы соединения

Есть несколько вариантов монтажа пластиковых труб:

• в раструб;
• с помощью клея;
• сварка;
• фитингами.

Все эти способы обеспечат долговечное, герметичное и надежное соединение. Теперь разберем их подробнее.

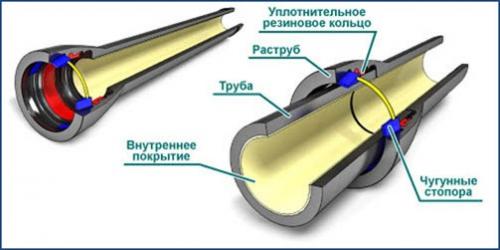

В раструб

Это самый простой, а поэтому и самый популярный вариант. Работа делится на несколько этапов:

1. Раструб и конец трубы очищаем от пыли и грязи.
2. Проверяем наличие резинового уплотнителя, которое обеспечивает герметичность.
3. Трубу смазываем силиконовой смазкой и вставляем в раструб. На трубе необходимо заранее сделать отметку обозначающую глубину введения.
4. Аккуратно вытягиваем трубу назад на 1 см ориентируясь по отметке.

За счет сжатия конца трубы резиновым кольцом раструба достигается герметичность соединения.

Силиконовую смазку можно заменить мылом или любым моющим средством. Трубы отрезают ножовкой с мелким зубом.

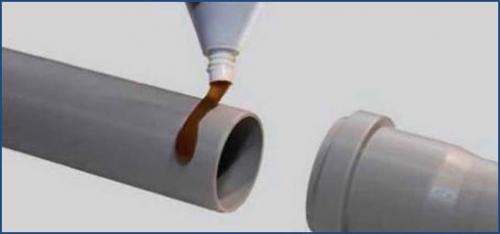

С помощью клея

Этот, не менее простой, способ используется для монтажа ПВХ труб. Для таких соединений используется специальный клей. Работа проходит следующим образом:

• Склеиваемые поверхности зачищают и обезжиривают.
• На подготовленную поверхность наносят клей.
• Трубы вставляют друг в друга и удерживают их в таком положении 1 минуту.
• Для увеличения герметичности стык труб промазывают еще одним слоем клея.

Процесс склеивания не должен превышать 1 — 2 минуты, так как на воздухе клей теряет свои свойства.

Сварка

Следующий вариант соединения – сварка. Для этого необходимо будет приобрести специальное оборудование с помощью которого происходит разогрев пластика. Трубы, нагретые до температуры при которой пластик начинает плавиться, прижимают друг к другу на несколько минут.

После полного остывания, получается монолитное соединение, отличающееся повышенной герметичностью. Минусом такого способа является необходимость покупки специального оборудования, которое довольно дорогостоящее.

При помощи фитингов

Соединить пластиковые трубы можно и специальными фитингами. Этот способ часто применяется при необходимости одного — двух соединений в трубопроводе небольшого диаметра. Так же такой способ популярен и при соединение гофрированных труб . Для проведения монтажа на трубопровод устанавливают муфту с резиновой прокладкой.

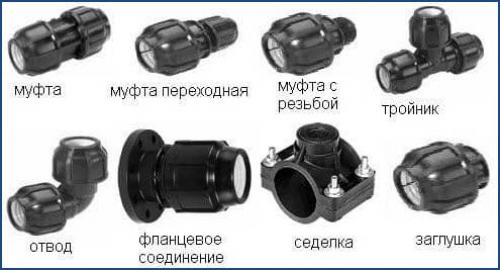

Как соединить две трубы одинакового диаметра без сварки. Многообразие фитингов

Для того чтобы произвести соединение металлических труб без сварки и нарезки резьбы, применяются специальные приспособления, называемые фитингами. Все эти изделия делятся на несколько категорий в соответствии с такими параметрами, как техническое назначение и соответствие диаметров соединяемых труб.

По типу сечений соединяемых трубопрокатов различают:

• прямые фитинги – предназначены для стыковки труб с одинаковым диаметром;
• переходные соединения – эта группа изделий используется для монтажа труб с различными сечениями.

По техническому назначению фитинги бывают таких видов:

• Отводы и угловые соединения – позволяют стыковать трубы в местах, где согласно схеме трубопровод меняет направление под различными углами.
• Тройники – это своего рода разветвители, установленные на основную магистраль.
• Муфта на трубу без резьбы используется в случае необходимости наращивания прямых участков трубопровода. Наряду с простотой механизма этой детали, она пользуется наибольшим спросом у потребителей (детальнее: » Как используется муфта для соединения труб из различных материалов «). С помощью подобной запчасти можно выполнить срочный ремонт участка трубы, не заменяя ее полностью.
• Крестовые фитинги служат для разделения основной магистрали на несколько направлений.
• Штуцеры используют в случае соединения металлических труб с отводами из гибкого материала.
• Всевозможные переходники – футорки, ниппели и сгоны, востребованы в случаях соединения стальных труб без сварки, если они имеют разный диаметр. При этом, размеры сгонов для труб подбирают, исходя из диаметра труб.

• Колпачки и различные заглушки нужны для закрытия отверстий в торцевых частях труб.

Что касается техники установки, то наибольшим спросом пользуются фитинги обжимного типа. Отметим, что они достаточно эффективны, как в домашних коммуникационных линиях, так и в уличных сетях.

Как соединить гофрированную трубу с пластиковой трубой. Как соединить гофру с пластиковой трубой

Подключение унитаза к канализации: гофрой и пластиковыми коленами

Канализация и водопровод — важные элементы для комфортной жизни в квартире. Процесс подключения любого унитаза к канализации не требует особых навыков. Знание основных правил и тонкостей монтажа поможет сделать всю работу самостоятельно, без привлечения сантехника.

Подключение к канализации: общие правила

Прежде чем приступить к работе, нужно узнать, как правильно соединить унитаз с канализацией. Независимо от способа монтажа, нужно следовать таким правилам:

1. Нельзя, чтобы сечение трубы от выпуска сантехнического оборудования до коллектора канализации уменьшалось, но диаметр может меняться в большую сторону. Это условие особенно важно, если речь идет о соединении нескольких линий канализации.
2. Сливные трубы, расположенные горизонтально необходимо монтировать с уклоном. Для трубы с диаметром 110 мм (самый распространенный вариант для этих целей), делают уклон 2 см на погонный метр.
3. Расстояние от места подключения к унитазу должно быть минимальным.
4. Важно, чтобы точка подключения унитаза была самой нижней в схеме. Кроме того, его нельзя подключать к канализации совместно с другими устройствами.
5. По всей длине отвод для канализации, особенно если он изготовлен из гибких материалов, необходимо закрепить. Шаг между креплениями должен равняться 10 диаметрам используемой трубы. Это поможет избежать провисания.
6. Категорически запрещено использовать унитаз по назначению до момента застывания цемента и герметика. Иначе монтаж устройства придется проводить повторно.

Видео соединение пластиковых труб без муфт и без раструбов

Источник: postroivsesam.info

Как сделать врезку в уже смонтированную канализационную трубу

Представьте себе такую ситуацию: установили вы у себя дома канализационную трубу. Все хорошо, но через некоторое время у вас в доме «прописалась» стиральная машина и в связи с этим возникла необходимость подключить слив от стиралки к смонтированной трубе. Как это сделать?

В сегодняшней статье мы рассмотрим один из самых простых и доступных способов, которым поделился автор YouTube канала Aquilino Manitas.

Разбирать данную ситуацию будем на простейшем «тренировочном макете». Сделать его элементарно просто.

Потребуется кусок пластиковой трубы, который будет имитировать установленную канализацию в доме, а также еще несколько заготовок: соединительный элемент (вставка) и труба, которую нужно врезать.

Основные этапы работ

Первым делом нужно изготовить вставку (соединительный элемент, с помощью которого будет выполняться врезка в канализационную трубу).

Отрезаем кусок пластиковой трубы такого же диаметра, что и канализация. Вырезаем болгаркой часть стенки. Вставка должна свободно надеваться на канализационную трубу.

Далее нам потребуется кусок доски, в котором нужно высверлить отверстие большего диаметра, чем пластиковая труба, которая будет стыковаться с канализацией.

Укладываем соединительный элемент на доску «вверх тормашками» и с помощью строительного фена прогреваем середину.

После этого, пока пластик мягкий, вдавливаем в него пластиковую трубу для слива. Сильно давить не нужно, чтобы не продырявить вставку.

В результате у нас получится соединительный раструб. Берем ножовку по металлу и отрезаем «крышку» раструба.

Теперь осталось только соединить две трубы.

Сделать это очень просто: прикладываем соединительный элемент к канализационной трубе и отмечаем маркером место, где должно быть отверстие. Потом высверливаем его коронкой.

Поскольку вставка у нас немного деформирована и не прилегает плотно к канализационной трубе, то необходимо нагреть края феном и выровнять, придавив к трубе.

На последнем этапе останется только приклеить соединительный элемент с раструбом и вклеить в него трубу.

Источник: sdelairukami.ru

Как соединить пластиковые трубы для водопровода — правила выбора технологии

При создании современных инженерных сетей мастера вынуждены решать вопрос, как соединить пластиковые трубы для водопровода. Технологии соединения могут быть различными и зависят от конкретного типа системы и прочих эксплуатационных условий.

Пластик в строительстве коммуникаций практически вытеснил собой чугун и сталь. Полимерные трубы не требуют для соединения дорогостоящего оборудования или специфической квалификации мастера.

Способы соединения полимерных трубопроводов

Соединение пластиковых водопроводных труб своими руками может осуществляться по разным технологиям. Выбор их зависит от предназначения системы, типа используемого полимера и габаритов трубы. Основными типами соединения считаются:

1. В раструб. Чаще всего применяется для канализационных инженерных систем, где среда двигается самотеком. Подойдет и для водопроводных сетей, работающих не под давлением.
2. С помощью клеевого состава. Здесь возможно два варианта как соединять пластиковые водопроводные трубы без пайки — стандартное клеевое соединение или «холодная сварка», когда под действием определенного компонента клея верхняя часть полимера растворяется, и 2 детали склеиваются между собой на молекулярном уровне. «Холодная сварка» подходит для водо-, газо- и канализационных систем.
3. Резьбовыми соединениями. Такой тип монтажа оказывается уместен, когда выполняется соединение пластиковых труб с металлическими.

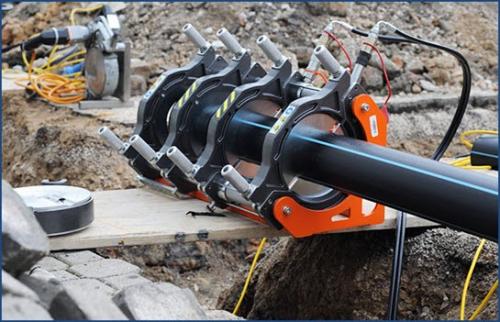

4. Высокотемпературная сварка — детали, подлежащие соединению, предварительно разогреваются в специальной установке, а затем стыкуются. Технология носит также название диффузной сварки.
5. Создание фланцевых соединений — можно применять специальные приварные втулки под фланцы или накладные металлические фланцы. Это оптимальный вариант соединения металла с пластиком.
6. Стыковка с использованием цанг оптимальна в случае соединения небольших диаметров. Монтаж осуществляется соединительными обжимными фитингами с резиновым уплотнением. В процессе монтажа зубцы металлической трубки «врезаются» в трубу, формируя надежный стык.
7. Сварка с электрической муфтой. Для соединения детали подготавливаются — очищаются и обезжириваются, после чего располагаются в одной плоскости, и на них надевается электромуфта. Когда к ней подключают ток, трубы разогреваются — за счет этого и происходит стык. Стык формируется достаточно надежным, но недостаточно прочным для использования в отопительной системе.

В целом, можно соединить пластиковые трубы как без сварки, так и с ней, то есть, монтаж может осуществляться «горячим» (сваркой) или «холодным» способом.

Наиболее рациональной при монтаже водопровода является коллекторная разводка труб водоснабжения в квартире. В чем ее преимущества и особенности — читайте в отдельной статье.

Как организовать водоснабжение в частном доме из скважины рассказано в этом материале.

Соединение без сварки для различных типов пластиковых труб

Соединение пластиковых труб без пайки может проводиться различными способами. Выбор конкретной технологии зависит от типа полимерного водопровода:

1. Полиэтиленовые трубы ПНД соединяются с помощью компрессионных фитингов. Никакого специфического оборудования для монтажа не требуется, вполне достаточно мускульного усилия, либо, в крайнем случае, обжимного ключа. Такой монтаж пластиковых труб своими руками будет простым, но потребуется определенное время, так как каждый стык нужно будет тщательно обжимать. К тому же, этот способ все-таки менее надежен, по сравнению с пайкой.

2. Полипропиленовые трубы соединяются между собой посредством раструбной сварки с применением специального аппарата. Если нужно соединить металлические части трубопровода с полипропиленовыми, то потребуются резьбовые фитинги (с одной стороны у них резьба, а с другой — муфта для пайки).

В качестве разъемного применяется и фланцевое соединение — металлические фланцы могут быть накидными или приварными. Такой способ монтажа оптимален при создании систем из труб большого диаметра, а также обеспечивает быстрый демонтаж для профилактических или ремонтных операций. Чтобы сохранить герметичность резьбовых соединений, используют уплотняющую пасту или тефлоновую нить.

3. Металлопластиковые трубы не сваривают, поскольку присутствующий в них металлический слой не расплавится от стандартных сварочных температур. Как правильно соединить пластиковые трубы для водопровода этого типа? Используя фитинги соответствующего типоразмера.

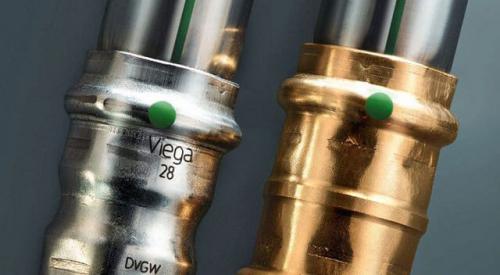

В данном случае возможно применение простых в монтаже обжимных фитингов, более надежных пресс-фитингов, а также пуш-фитингов. Больше всего преимуществ обеспечивает последний тип конструкции — монтаж осуществляется просто и быстро, из всего арсенала инструментов потребуется только калибратор и резак. Ошибки при таком монтаже практически полностью исключены, а соединение максимально надежно.

4. ПВХ-трубы, часто используемые в инженерных канализационных сетях, собираются в раструб — каждая труба с одного конца имеет раструб с резиновым уплотнительным кольцом. В процессе создания трубопровода гладкий конец изделия покрывается силиконовой смазкой, и он до упора вставляется в раструб. Место полного введения труб отмечается, после чего изделие извлекается на 10 мм назад.

Также для ПВХ-трубопроводов можно применять и клей. Для этого места стыков зачищают наждачкой, чтобы сформировать шероховатость, потом обезжирить метиленхлоридом, и нанести на подготовленные поверхности клей. Клеевой состав наносится на весь участок трубы, что будет вставляться в раструб, и на 2/3 длины внутренней поверхности раструба. Трубы с клеем совмещают до упора, а затем проворачивают на 90° и прижимают максимум на 60 сек. Все операции, начиная от обезжиривания и заканчивая склеиванием, должны проводиться очень быстро, но до полного высыхания клея придется подождать несколько часов.

5. Трубопровод из сшитого полиэтилена собирается с использованием муфтовых соединений. Необходимыми для работы фитингами являются равнопроходная муфта для соединения пластиковых труб водопровода, 2 монтажные гильзы и особый инструмент, обеспечивающий развальцовку полиэтиленовых труб.

Сам процесс соединения происходит следующим образом: на рабочей трубе с конца отрезается 5 см, после чего на конце снимается фаска. На трубу с фаской надевается гильза (используется проточка, расположенная внутри). Конец трубы, помещенный в гильзу, развальцовывается ручным либо гидроинструментом. После этого в развальцованную трубу нужно вставить муфту и надвинуть на нее гильзу.

Все операции в той же последовательности следует повторить и для другой трубы. В результате получится герметичное и невероятно надежное соединение, которое подойдет для трубопроводов самого разного предназначения.

Также может выполняться разъемное фланцевое соединение — для этого потребуются переходные втулки, навариваемые на торцы, либо накидные металлические фланцы (профильные или плоские). Такое соединение обязательно дополняется уплотнительным материалом.

Быстроразъемное соединение без использования сварки выполняется и с применением компрессионных монтажных элементов. Этот способ целесообразен для труб диаметром до 63 мм или для систем с большим количеством разветвлений, где сварка сильно удорожает процесс монтажа. Герметичность стыка обеспечивается внутренним уплотнителем из резины, а сам зажим способен выдержать давление в пределах 2,5 МПа. Самое главное в этом случае — точно подобрать размер фитингов. Безнапорные системы можно создавать и путем раструбной стыковки.

Свою специфику монтажа имеют медные трубы и фитинги для водопровода. О ней, а также, о характеристиках труб из этого материала есть информация в отдельной статье.

Узнайте больше инструменте для монтажа металлопластиковых труб с помощью пресс-фитингов. Это соединение является наиболее надежным для труб данного вида.

Про сварку полипропиленовых трубопроводов есть информация по этому адресу http://okanalizacii.ru/truby/montazh/instrukciya-po-svarke-polipropilenovyh-trub.html

Особенности соединения пластиковых и металлических труб

Соединение пластиковых труб с трубами из металла необходимо в случаях, когда выполняется ремонт старой канализационной или водопроводной системы, где присутствуют стальные или чугунные элементы.

Если пластиковые и чугунные трубы стыкуются в канализационной системе, то монтаж стыка производится очень просто, с помощью специальных переходников, которые выпускаются различных типоразмеров. А вот способы, которые традиционно применяются для стыковки чугунных труб, в случае с пластиком не подходят. В частности, из-за чеканки пластиковая труба деформируется, и о надежности соединения не будет и речи. Стык между полимерной и чугунной трубой также нецелесообразно заделывать цементом — ведь пластик и чугун по-разному расширяются из-за нагрева — будет достаточно всего несколько раз наполнить трубы горячей водой, чтобы соединение потеряло герметичность и пришло в негодность.

Как провести соединение пластиковых труб для водоснабжения с металлическими? Здесь потребуется большая надежность, поскольку в водопроводной системе давление выше. В частности, если водопровод создается из труб до 4 см в диаметре, то стык создается с помощью соответствующего фитинга. В нем со стороны металла будет резьба, а со стороны пластика — стандартная соединительная муфта.

Важно: Не забудьте тщательно герметизировать соединение со стороны металлической трубы — для этого подойдут традиционные материалы и технологии, например, льняные волокна с олифовой пропиткой.

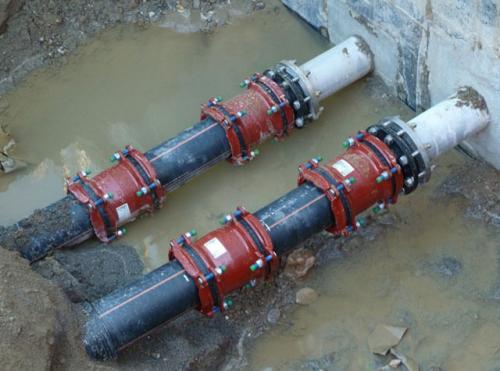

Если же речь идет о монтаже трубопровода диаметром, превышающим 40 мм, то для соединения металлических и пластиковых частей целесообразно использовать фланцевое соединение. Это существенно облегчает процесс установки, тем более, что не составит труда подобрать соответствующие переходники.

А когда осуществляется сборка трубопроводов из разных материалов, где среда будет находиться под высоким давлением, то стоит применить металлорукав. Чтобы присоединить такую деталь к пластиковой части, понадобится соответствующий фитинг, а к металлу она крепится резьбовым соединением.

Таким образом можно создать надежнейший стык и перейти от старых металлических конструкций к более практичным и долговечным пластиковым. Эти способы применимы и для отопительных, и для водопроводных систем.

Монтаж пластиковых труб своими руками: видео

В этом разделе на видео можно посмотреть как соединяются пластиковые трубы без пайки в раструб.
