Металлические изделия отличают особой прочностью, однако особое воздействие на этот материал позволяет придать ему необходимую форму.

Согнуть металлическую трубу самостоятельно можно несколькими способами:

• С помощью колышков. При таком способе сгибания возрастает риск образования дефектов трубы или ее поломки. Решить проблему помогает заполнение внутренней полости сухим мелким песком. Предотвратить его высыпание можно с помощью заглушек на обоих концах трубы. После этого можно приступать к непосредственному сгибанию трубного изделия. Заготовку вкапывают в землю и методом рычага стараются выполнить сгибание. Для проверки своих сил можно потренироваться на не пригодных стройматериалах аналогичного состава. Такой способ становится решением задачи, как согнуть тонкую трубу, например, диаметром 16-20 мм. Допускается применять этот прием и для более толстых конструкций, но стоит помнить, что это будет более трудно. Особенно важно помнить, что не все материалы можно сгибать указанным методом. Оцинкованные изделия требуют использования других способов.
• Методом нагревания. Изменить форму алюминиевых или стальных трубопроводов можно при нагревании. Конструкция заполняется песком и закрепляется в тисках. С помощью газовой горелки нагревается участок трубы, где планируется выполнить сгиб. Определить предел температуры нагревания алюминиевых труб можно следующим образом: бумажный листок, поднесенный к нагреваемому участку, должен начать дымиться (про

Особенности работы при способе сгибания с прогреванием трубы или профиля

Если приобретено много материала для заготовок каркаса теплицы, которые практически не поддаются трансформации холодным способом, не обойтись без прогревания труб.

Как загнуть трубу алюминиевую за 1 минуту

Проверенный способ противодействия дефектам – прогрев с предварительным заполнением песком. Это обеспечит равномерный сгиб и точное соответствие радиуса заготовки шаблону.

Для работы понадобится бетонированная или другая площадка с твердым невоспламеняемым покрытием, подключение к электросети для нагрева аппарата и защитная одежда, включая брезентовые рукавицы.

Для засыпки подготовленного речного песка понадобятся деревянные колышки, которые послужат заглушками по краям трубы, чтобы при обработке труб не высыпался наполнитель. Их придется подгонять по величине и толщине, пока они будут хорошо садиться.

Как правильно согнуть алюминиевую трубу, толщина 20-ка

У верхней пломбы с двух сторон делают пазы, через которые должен выходить нагреваемый воздух. Нижнюю заглушку плотно забивают в трубу и начинают неспешно засыпать песок, простукивая стенки трубы.

Внимание: Металлические изделия со сварным швом при сгибании труб должны быть сбоку, а не на внешней или внутренней стороне – шов не должен разойтись, но будут мешать трансформации.

Прогревание требуется не по всей трубе, а на отмеченном участке, где нужен небольшой угол или радиальный изгиб. Признаком того, что прогревание горелкой пора закончить, будет окалина, отстающая от трубы и докрасна разогретый металл.

Если профиль (труба) готов, сгибаем до необходимой формы по общему для всего каркаса шаблону.

Трансформацию рекомендуется производить одним движением или в 1 прием не резким, а уверенным движением в вертикальной или горизонтальной плоскости. После завершения сгибания сравним с шаблоном, если нужно – немного корректируем.

Ни в коем случае не разгибаем (только сжимаем), иначе металл утратит прочность. После охлаждения выбиваем заглушки и высыпаем песок. Если деревянная пробка не выходит, ее можно выжечь на огне и выковырять отверткой.

Как видно из описания, нет ничего сложного в сгибании труб для каркаса теплицы.

Как согнуть профильную трубу

Теплицы разного размера и предназначения, беседки и другие конструкции на участке строят с помощью профильных труб. Такие металлоконструкции имеют одну отличительную особенность: загиб трубы на трубогибе или без него приводит к деформации заготовки (может наблюдаться сплющивание или трещины). Не помешает знать, как согнуть профильную трубу в домашних условиях правильно, чтобы не повредить материал.

Решение этой проблемы достаточно простое: ее также наполняют песком или водой, которую в последствие замораживают. Выполнение этих несложных действий снижает риск повреждения трубы и позволяет достичь желаемого результата. Этим же методом можно воспользоваться при решении вопроса, как согнуть без трубогиба трубу алюминиевую или латунную (про

Сгибание металлопластика

Довольно часто металлопластиковые трубы используются при обустройстве системы теплого пола. Эффективность работы этой системы обеспечивается параллельной работой трубопровода и системы отопления.

Система теплого пола предполагает неограниченное количество сгибов металлопластиковой трубы. К сожалению, в торговых сетях такие конструкции приобрести невозможно. Поэтому важно знать, как в домашних условиях согнуть трубу из металлопластика (подробнее: «Виды трубогибов для металлопластиковой трубы, характеристики, преимущества использования»). Для качественного результата необходимо изучить все особенности материала и непосредственный процесс сгибания.

Аналогично металлическим заготовкам получить необходимый заворот металлопластиковых элементов можно несколькими способами:

• Самым простым и менее затратным способом является сгибание трубы своими руками. Не используя подручные средства. Для выполнения этого действия заготовку зажимают в руках и плавно начинают сгибать, при этом важно исключить сильный перегиб. Нормальный сгиб допускает 150 на каждые два сантиметра трубы.
• Другой способ предполагает использование дополнительных кусков проволоки, которыми заполняется полость трубы. С помощью этого способа можно быстро и ровно согнуть металлопластиковую заготовку.
• Согнуть трубу из металлопластика можно с помощью песка, выполняя действия, аналогичные тем, что проводятся с металлической трубой. Один конец подготовленного изделия прочно закрепляют и плавно сгибают, нагревая участок сгиба газовой горелкой или паяльной лампой. Проверить готовность металлоконструкции к процессу сгибания можно с помощью бумажного листа.

Металлические трубы

Эти трубы широко используются при прокладке трубопроводов, нефтепроводов и газопроводов. На сегодняшний день для объемных трубопроводных сетей не существует более прочного и долговечного материала.

Особенности сгиба полипропиленовых заготовок без трубогиба

Необходимость сгибания полипропиленовой трубы возникает очень редко, так как выполнять подобные действия с материалом не рекомендуется.

Однако если без этого процесса не обойтись, то можно воспользоваться следующими методами:

• Нагревание места изгиба. Для достижения желаемого результата лучше всего использовать строительный фен, нагревание следует довести до температуры 1500С. Затем можно сгибать изделие, придавая ему нужную форму. Выполнять все действия необходимо в перчатках, устойчивых к высоким температурам. Важно помнить одно правило: сгиб выполняется в сторону менее толстой стены, то есть утолщенная стенка полипропиленовой заготовки должна размещаться с внешней стороны изгиба. После полного остывания изделия следует внимательно осмотреть его. На поверхности не должны наблюдаться вмятины или трещины.
• Второй метод – холодное сгибание. Полипропиленовую трубу можно согнуть руками, но сгиб должен иметь радиус, не превышающий 8 диаметров заготовки. В противном случае материал просто сломается.

Эффективное сгибание пластиковых элементов

Трубы из поливинилхлорида достаточно просто согнуть с помощью определенной инструкции. Выполняя ее пункты, можно легко и просто в домашних условиях придать пластиковому трубопроводу нужную форму, не прибегая к посторонней помощи.

Для сгибания пластиковой трубы выполняются следующие действия:

• В любом строительном магазине нужно купить древесноволокнистую плиту, которая необходима для сооружения специальной оправы. С помощью этой оправы выполняется сгибание пластиковой заготовки до того момента, когда изделие примет нужную форму.
• Согнув плиту до нужного радиуса, следует отшлифовать ее поверхность. Можно воспользоваться в этом случае мелкой наждачной бумагой.
• На следующем этапе из силикона формируют оболочку для сгибаемого элемента. Она должна соответствовать форме и размеру трубы. С помощью оболочки заготовка из ПВХ фиксируется на оправе из ДВП. Кроме того оболочка служит своеобразной защитой для поверхности пластиковой трубы, предотвращая образование различных дефектов, включая царапины, сколы и другие механические повреждения.
• Далее металлопластиковая заготовка помещается непосредственно в оболочку.
• Теперь можно приступать к нагреванию трубного элемента. Под воздействием высокой температуры материал становится более мягким и начинает принимать форму оправы. Результатом процесса становится изделие желаемой формы.
• Сформированное изделие необходимо остудить в течение 10-15 минут. По истечении этого времени видоизмененная труба из поливинилхлорида может быть извлечена из оправы. После этого готовый конструктивный элемент рекомендуется оставить еще на некоторое время, чтобы он полностью остыл.

Несмотря на множество способов, как загнуть металлическую трубу или изделие из другого материала, получить идеальный результат в бытовых условиях практически невозможно. Однако изучение теоретических материалов и неоднократное экспериментирование на непригодных кусках трубы из подобных материалов поможет понять, как согнуть трубу, не имея трубогиба.

Главное, что после этого заниматься процессом сгибания трубных элементов можно в любое свободное время.

Правила гибки

Как правило, гибка труб происходит по дуге, под углом и в других разнообразных направлениях, в зависимости от конечной цели, для которой она будет использоваться. Облегчить процесс сгибания может специальный трубогиб, а также несколько других способов, которые будут описаны ниже.

Чтобы согнуть алюминиевую трубу, можно использовать самодельный аппарат

Способы сгибания:

1. Горячий. Труба заполняется очищенным речным песком, а концы закрываются при помощи пробок. Края просверливают для избавления от горячих газов. Трубу закрепляют в тисках. Нагревают часть, которая должна быть согнута. Сгибают. Учитывайте, что, если при нагреве использовать температуру выше 120-140ᵒС для сплавов из нескольких компонентов, могут начаться изменения всей структуры. Чтобы этого избежать, все действия после плавления нужно производить очень быстро.
2. Холодный (в этом случае лучше применить пружинный тип трубогиба, или станок Вольнова. Его устанавливают на место сгиба, сгибают на нужный угол и извлекают пружину).

Помните: для того чтобы труба согнулась ровно, все расчеты по длине сгибаемой части необходимо проводить заранее. Так, угол в 45ᵒ равняется 3 диаметрам. А прямой угол должен быть равен 6 диаметрам.

Кстати, чтобы определить, что труба нагрелась, к ней можно поднести кусочек бумаги, если она обуглится –все готово.

Перед проведением всех работ не лишним будет воспользоваться несколькими советами от профессионалов. При сгибании изделия из мягкого сплава толщиной от 1 до 1,5 мм значение минимального радиуса для прямого угла не может быть тоньше, чем стенки заготовки. Если элемент будет изготовлен из более закаленного алюминия, показатель минимального радиуса должен увеличиться минимум в 4 раза. Сгибаемое изделие должно быть очищена от различных частичек пыли и грязи. Но в то же время снимать пленку окиси с поверхности специалисты не советуют.

Источник: smontage.ru

Как согнуть алюминиевую трубу

Часто возникает необходимость согнуть под тем или иным углом алюминиевую трубу. И если при этом важно, чтобы труба осталась трубою и сохранила внутренний диаметр, возникают проблемы. Которые, впрочем, вполне решаемы.

Статьи по теме:

• Как согнуть алюминиевую трубу
• Как загнуть профильную трубу
• Как сгибать дуги для теплиц

Вам понадобится

• — трубогиб или
• — станок Вольнова или
• — пружина, соответствующего диаметра или
• — мелкий просеянный песок,
• — паяльная лампа или газовая горелка.

Инструкция

Во-первых, для этих целей промышленностью выпускаются и реализуются в свободной продаже трубогибы различных типов. Трубогибы бывают стационарные и ручные. Для домашних нужд хорошо подойдет, например, трубогиб для тонкостенных труб. С его помощью можно гнуть медные, алюминиевые тонкостенные трубы с пластиковым покрытием и трубы из нержавеющей стали диаметром от 10 до 25 мм.

Прежде чем начать, установите на трубогибе нужный угол сгибания.
Возьмите машинку в руки или зажмите ее в тиски.
Вставьте трубу и начинайте сводить рукоятки.

Домашние умельцы успешно пользуются станком Вольнова, который несложно изготовить самому или заказать опытному мастеру.На рисунке: 1 — рукоятка, 2 — скоба, 3 — подвижный ролик, 4 — плита, 5 — ролик-шаблон, 6 — хомутик, 7 — труба.Вставьте трубу между роликами так, чтобы ее конец вошел в хомутик 7. Затем рукояткой 3 поворачивайте скобу вокруг неподвижного ролика, пока не получите требуемый изгиб.
Верните рукоятку в первоначальное положение и вынимайте трубу.Зажимайте в хомутик длинный конец трубы, а загибайте короткий.

Если же ни трубогиба, ни станка Вольнова нет, можно согнуть алюминиевую трубу, используя пружину, подходящую по диаметру.Поместите пружину в трубу в место сгиба и гните, желательно на ролике. Пружина будет удерживать стенки трубы от нежелательного проминания.И пружину и трубу предварительно желательно прогреть.Пружину затем вытащите за закрепленную предварительно проволоку.

Еще один старый опробованный умельцами способ.Набейте трубу сухим просеянным песком.Заглушите надежно концы, чтобы во время операции песок не выдавило.Закрепите трубу в тисках и нагревайте паяльной лампой или газовой горелкой место будущего сгиба.
Если бумага, поднесенная к месту прогрева, начинает обугливаться, значит, песок прокалился.Начинайте гнуть трубу.

Источник: www.kakprosto.ru

Сгибаем трубы

Как согнуть трубу? Этот вопрос волнует тех, кто самостоятельно занимается монтажом или ремонтом трубопроводов, установкой сантехники и другими строительными работами. Загнуть изделие можно вручную либо с помощью специального оборудования.

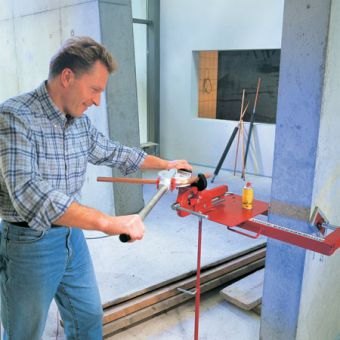

Для того чтобы погнуть трубы, чаще всего используются специальные трубогибы.

Специальное оборудование для сгиба

Для того чтобы погнуть трубы, чаще всего используются специальные трубогибы.

Они бывают разного вида в зависимости от способа выполнения изгиба. Ниже приведены их виды и краткая характеристика каждого:

• арбалетный (при выполнении изгиба применяется специальная форма, предназначенная для определенного диаметра);
• пружинный (при работе используется пружина, предназначенная для ручной гибки);
• сегментный (изгиб выполняется при помощи сегмента, вытягивающего трубу вокруг себя);
• дорновой (предназначен для изгиба изделий с небольшим диаметром и тонкой стенкой).

С помощью станка Вольнова вы легко и быстро сможете загнуть изделие холодным методом.

В зависимости от типа привода различают:

• электромеханические (обеспечивают точность радиуса изгиба и угла, могут применяться при изгибе конструкций разнообразного диаметра);
• гидравлические (с их помощью возможен изгиб изделий диаметром до 80 мм);
• ручные (подходят для изгиба труб небольшого диаметра, изготовленных из цветных металлов, нержавеющей стали и полимерных исходных материалов).

Разновидностью приспособлений для изгиба считается станок Вольнова. С его помощью вы легко и быстро сможете загнуть изделие холодным методом. Этот станок можно изготовить самостоятельно или заказать его изготовление мастеру.

Способы сгибания изделий из алюминия

Загнуть алюминиевую трубу можно несколькими способами. Перед тем как приступить к работе, необходимо подготовить необходимые инструменты:

• станок Вольнова либо трубогиб;
• пружина (диаметр соответствующий размеру конструкции);
• специальная машинка для изгиба;
• проволока.

Первый способ сгиба алюминиевой конструкции подразумевает использование специальной машинки.

Используя станок Вольнова, нужно поворачивать рукояткой скобу вокруг ролика (неподвижного) до того момента, пока не получится необходимый изгиб.

Порядок выполнения работ следующий:

• зафиксировать на специальной машинке необходимый угол сгибания;
• держать машинку в руках, либо зажать в тисках;
• вставить отрезок, подлежащий изгибу;
• свести рукоятки до необходимого угла сгибания.

Во втором способе используется станок Вольнова. Технология следующая:

• расположить алюминиевую трубу между роликами так, чтобы ее конец попал в хомут;
• при помощи рукоятки поворачивать скобу вокруг ролика (неподвижного) до того момента, пока не получится необходимый изгиб;
• затем поместить рукоятку в первоначальное положение;
• освободить алюминиевую трубу;
• в хомуте зафиксировать длинный конец изделия;
• загнуть короткий конец.

Третий способ изгиба требует использование специальной пружины. Вот краткое описание работ:

• подобрать пружину нужного диаметра и прикрепить к ней проволоку;
• разместить пружину внутри конструкции на месте будущего изгиба (пружина предохранит от деформации);
• произвести изгиб (возможно согнуть алюминиевую трубу при помощи ролика);
• извлечь пружину с помощью проволоки;
• если пружину и алюминиевую трубу перед началом работ прогреть, то изгибать будет легче.

Способы изгиба металлопластиковой трубы

Изогнутые металлопластиковые конструкции чаще всего применяют при укладке теплого пола. При использовании изогнутых систем эффект теплопроводящих свойств металлопластика будет наибольшим. Для того чтобы произвести изгиб металлопластиковой трубы, вам понадобятся:

• проволока;
• заглушки пластиковые;
• тиски;
• мелкий песок;
• лампа паяльная.

Во избежание трещин трубу перед нагревом набивают сухим песком и начинают гнуть только после того, как он полностью прокалится.

Для начала рассмотрим самый легкодоступный способ сгибания руками. Для такого способа вам не потребуется специальных инструментов (гнется только при помощи физической силы), просто зажмите изделие в руках и, не делая резких движений, плавно сгибайте. Учтите, что изгиб производится из расчета не более 15 градусов на каждые два сантиметра сгиба. Гнуть нужно медленно, постоянно контролируя процесс изгиба.

Технология сгиба металлопластиковой трубы при помощи проволоки:

• внутрь изделия поместить небольшие куски проволоки до полного заполнения пространства (использование проволоки будет способствовать более ровному изгибу);
• затем согнуть трубу под нужным углом;
• извлечь проволоку.

Еще один способ сгиба металлопластиковой трубы подразумевает использование песка. Порядок выполнения работ включает в себя следующие действия:

• просеивание сухого песка;
• набивание конструкции подготовленным песком;
• установить на концах заглушки, чтобы избежать высыпания песка;
• зафиксировать в тиски;
• определить и пометить место сгиба, прогреть при помощи паяльной лампы (для того чтобы убедиться в достаточном нагреве песка, нужно поднести лист бумаги к прогреваемому месту, если бумага тлеет и обугливается, значит прогрев достаточный);
• произвести сгиб;
• снять заглушки и высыпать песок.

Стальные трубы. Технология сгибания

Для того чтобы согнуть металлическую трубу, изготовленную из стали, вам понадобятся следующие инструменты и материалы:

Способ гибки трубы с раскатыванием-обкатыванием

• газовая горелка;
• резиновая киянка;
• тиски;
• песок;
• колышки из дерева;
• кирпичные или деревянные опоры.

Для сгиба любых стальных труб подходит один и тот же способ. Вот порядок действий:

• первое, что мы делаем, фиксируем металлическую трубу в тисках;
• затем нагреваем при помощи газовой горелки место сгиба (показателем достаточного нагрева будет красный цвет металла);
• произвести изгиб, т.е. загибаем (исключение для такого способа составляют оцинкованные трубы).

Если же вам необходимо произвести изгиб трубы небольшого сечения квадратной формы, то сделать это можно так:

• заполнить песком трубу (при работе на улице в зимнее время, можно вместо песка применять воду, которая при замерзании будет выполнять те же функции, что и песок);
• концы заткнуть деревянными колышками;
• расположить стальную трубу на опорах;
• используя резиновую киянку, медленно изогнуть изделие до нужного угла.

Одним из видов, которые вряд ли вам придется сгибать самостоятельно, можно назвать титановую трубу. Титан считается «космическим металлом» в силу своей прочности, высокой устойчивости к химическим веществам и наличия антикоррозионных свойств (титановую трубу чаще всего используют в промышленных масштабах). Себестоимость продукции из титана очень высока, поэтому использование в домашних условиях нецелесообразно. Титановую трубу с успехом применяют при бурении скважин, добыче газа, глубоководной добыче нефти.

Теперь вы знаете, как согнуть трубу. Изогнутая конструкция может вам понадобиться при монтаже отопления, сантехнического оборудования, укладке трубопровода и так далее. Не всегда есть возможность приобрести уже изогнутые системы, но можно согнуть и в домашних условиях самостоятельно.

Моменты, которых стоит опасаться при самостоятельном изгибе, это прогибание трубы внутрь либо ее разрыв. Это может произойти в силу природных качеств материалов, используемых при изготовлении, так как при сгибе труба одновременно испытывает и растяжение, и сжатие. Но вы с легкостью избежите таких неприятностей, если воспользуетесь вышеперечисленными способами сгиба.
