Аппаратные и программные продукты, снятые с производства.
УК-ВК, УК-ВК/01, УК-ВК/02, УК-ВК/03, УК-ВК/04, УК-ВК/05
Применяются в системах охранно-пожарной сигнализации, управления пожаротушением и предназначены для управления подключением и отключением исполнительных устройств. Выпускаемый аналог — Устройство коммутационное УК-ВК исп.10, УК-ВК исп.11, УК-ВК исп.12, УК-ВК исп.13, УК-ВК исп.14, УК-ВК исп.15.
- Применяются в системах охранно-пожарной сигнализации, управления пожаротушением.
- Предназначены для управления подключением и отключением исполнительных устройств
| Количество исполнительных реле | для исполнений «УК-ВК», «УК-ВК/02», «УК-ВК/04» | 2 |
| для исполнений «УК-ВК/01», «УК-ВК/03», «УК-ВК/05» | 1 | |
| Характеристики исполнительных реле | ||
| тип выходных контактов | «УК-ВК», «УК-ВК/01» | на замыкание |
| «УК-ВК/02», «УК-ВК/03», «УК-ВК/04», «УК-ВК/05» | на переключение | |
| входное напряжение | «УК-ВК», «УК-ВК/01», «УК-ВК/02», «УК-ВК/03» | 12 В |
| «УК-ВК/04», «УК-ВК/05» | 24 В | |
| входной ток | «УК-ВК», «УК-ВК/02» | от 72 до 106 мА (для 2-х реле) |
| «УК-ВК/01», «УК-ВК/03» | от 36 до 53 мА | |
| «УК-ВК/04» | от 34 до 56 мА (для 2-х реле) | |
| «УК-ВК/05» | от 17 до 28 мА | |
| Прочность электрической изоляции «вход-выход» | не менее 3500 В | |
| Диапазон рабочих температур | от минус 30 до +50°C | |
| Габаритные размеры | 75х75х46 мм | |
| Масса | не более 0,3 кг | |
Как проверить работу вентиляционного клапана
| «УК-ВК», «УК-ВК/01» | 245 | 30 | 5 | 5 |
| УК-ВК/02», . «УК-ВК/05» | 220 | 30 | 10 | 10 |
Источник: bolid.ru

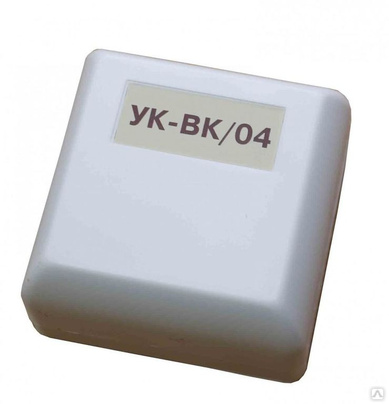

«УК-ВК/04» — устройство коммутационное нормально замкнутое с двумя переключающимися реле
Отопление: умный терморегулятор (термостат): часть 2 / синхронизация котла и насоса теплого пола
Устройство коммутационное «УК-ВК/04» оснащено двумя переключающимися реле. Нормально замкнутое коммутационное устройство АЦДР.425412.002-04, позволяет управлять двумя независимыми исполнительными механизмами или приборами.
Особенности:
два нормально замкнутых реле на переключение
предусмотрена круглосуточная эксплуатация
относится к восстанавливаемым устройствам
защитная оболочка IP20
срок службы более 10 лет
обозначение УК-ВК/04 АЦДР.425412.002-04 ТУ
Стоимость УК-ВК/04 заявленая на сайте, может меняться в зависимости от комплектности и партии товара.
Источник: www.sbsar.ru
УК-ВК /04 Устройство коммутационное входное напряжение 24 В, 30 мА
Устройство коммутационное «УК-ВК» применяется в системах охранно-пожарной сигнализации и предназначено для управления подключением и отключением приборов, входящих в состав систем охранно-пожарной сигнализации, и коммутацией исполнительных устройств (ламп, сирен, видеокамер, систем пожаротушения, электромагнитных замков и т.д.) к сети переменного тока номинальным напряжением 220 В или источнику постоянного тока до 30 В путем замыкания и размыкания контактов реле.
Особенности
Контакты реле нормально-замкнутые, на переключение.
Технические характеристики:
Максимальное количество реле: 2;
Максимальный коммутируемый ток на каждое реле: 10 А (переменный), 10 А (постоянный);
Максимальная коммутируемая напряжение каждого реле: 30 В (постоянный), 220 В (переменный);
Характеристики управляющего сигнала: входное напряжение — от 21,6 до 26,4 В, входной ток по каждому входу при входном напряжении 5 В — не более 0,8 мА;
Параметры источника питания: напряжение источника питания — от 10,2 до 14,2 В;
Максимальный потребляемый ток: при условии оба реле включены — не более 110 мА;
Датчик несанкционированного вскрытия, тип: отсутствует (-);
Рабочий диапазон температур: от -30 до +50 град. С;
Относительная влажность воздуха: до 93% при +40 град. С;
Степень защиты корпуса: IP20;
Наличие светодиодных индикаторов: отсутствуют;
Исполнение корпуса прибора: пластик;
Габаритные размеры блока: 75х75х46 мм;
Вес: не более 0,1 кг;
Средний срок службы: около 10 лет;
Тип крепления: настенный навесной.
